产品详情
油式放电线切割机

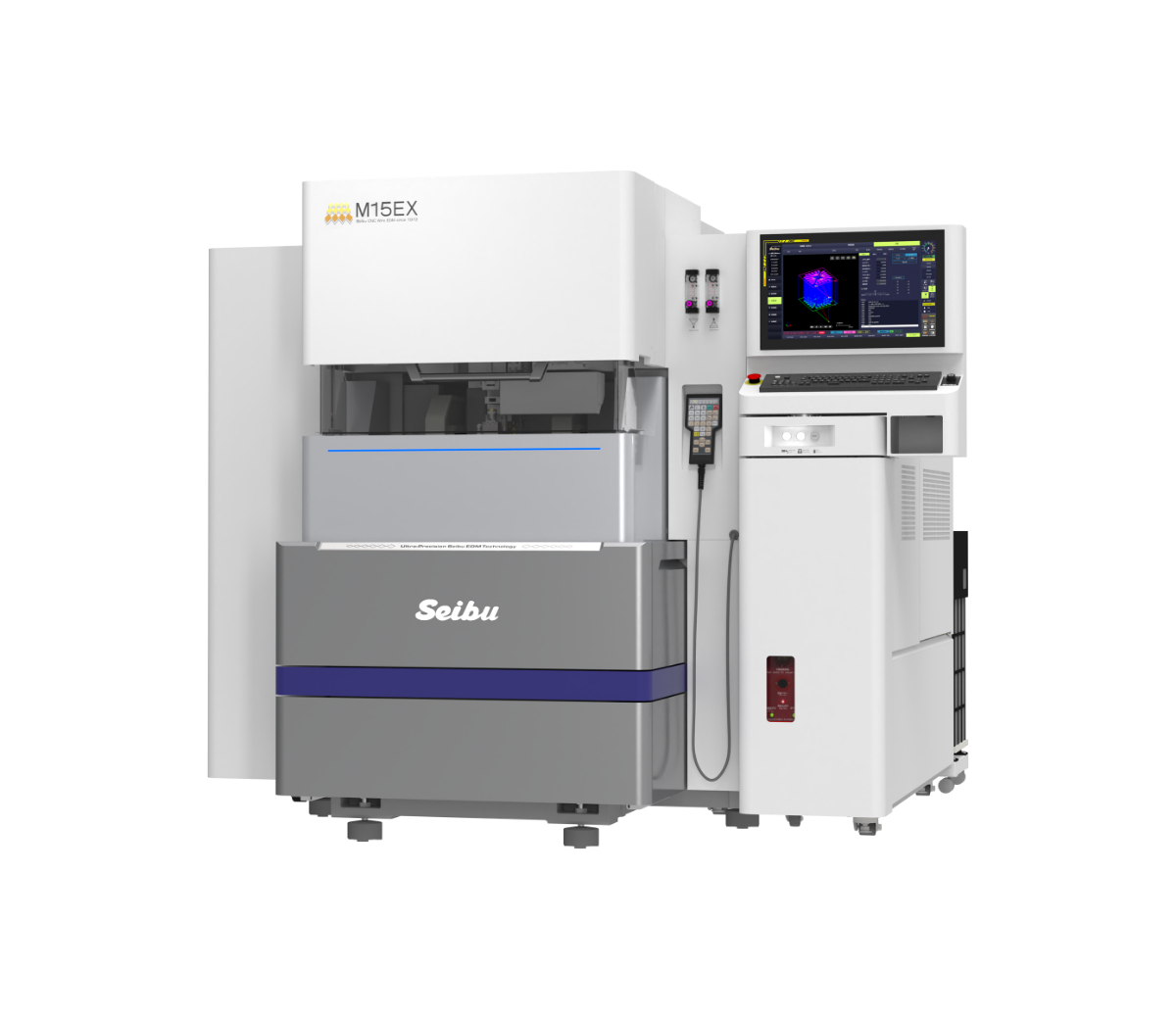

超精密机150×150
| 标准规格 | M15EX |
|---|---|
| 工件最大尺寸 | 180×165×60mm※1 |
| 工件最大重量 | 12kg※2 |
| 各轴移动量 | 150×150×120mm |
| U-V轴移动量 | ±20×±20mm |
| 最大锥度 | ±10°/板厚60mm 圆锥加工 |
| 外形尺寸 | 1,830×1,770×1,855mm |
| 重量 | 3,250kg |
| 使用铜线直径 | 标准规格:Φ0.1mm Φ0.03～0.15mm |
| 控制装置 | Smart NC |
| 加工电源 | MPSC-20 |
| 过滤装置 | MF300 |
※1不可超过工件最大质量
※2含夹具等的质量

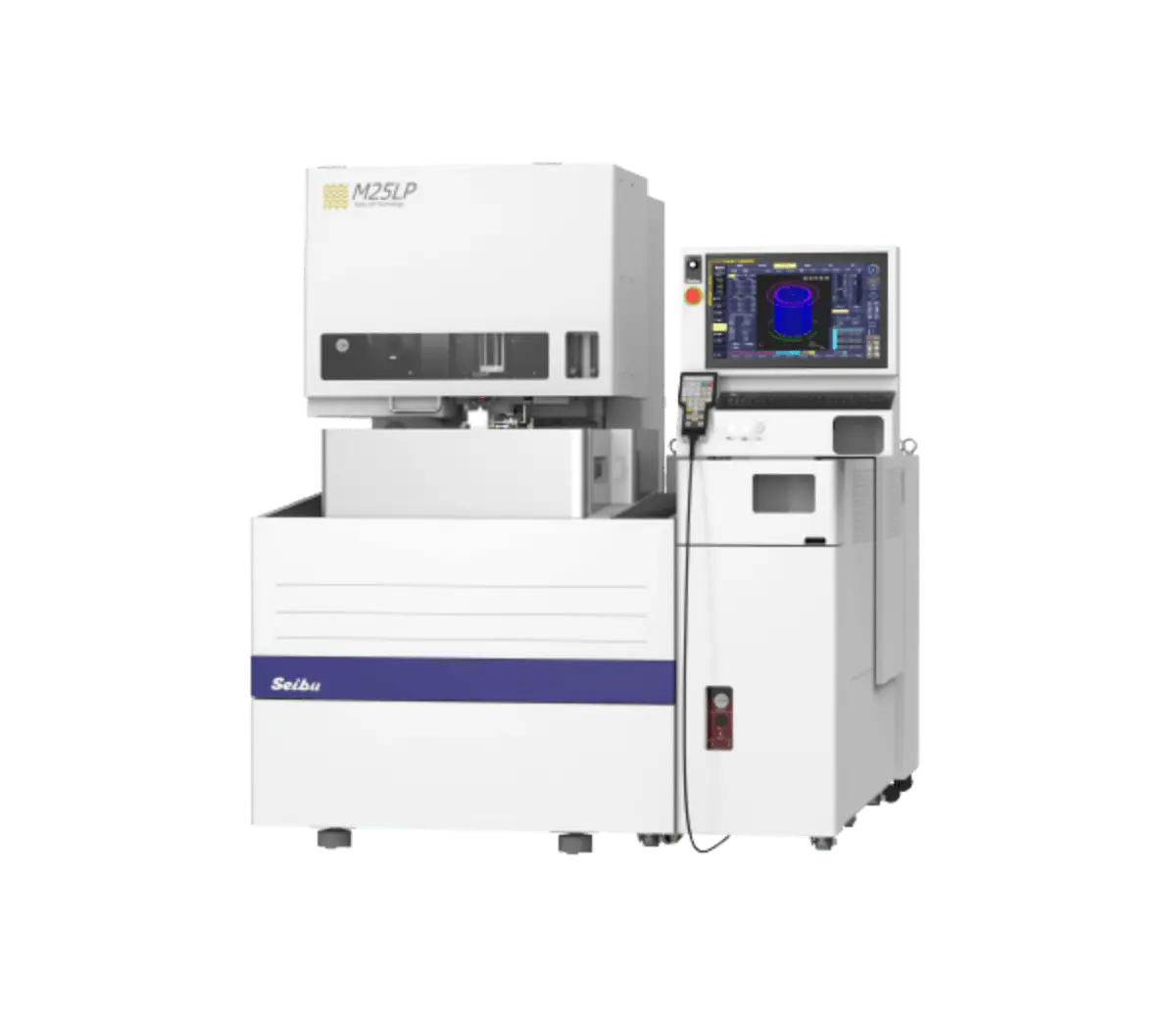

超精密机250×250
| 标准规格 | M25LP |
|---|---|
| 工件最大尺寸 | 270×270×100mm |
| 工件最大重量 | 150kg |
| 各轴移动量 | 250×250×200mm |
| U-V轴移动量 | ±35×±35mm |
| 最大锥度 | ±10°/100mm |
| 外形尺寸 | 1,770×2,040×2,018mm |
| 重量 | 3,100kg |
| 使用铜线直径 | 标准规格:Φ0.2mm Φ0.05～0.20mm |
| 控制装置 | Smart NC |
| 加工电源 | MPSC-20 |
| 过滤装置 | MF330 |
组合加工 高厚度锥度组合加工 引线框架加工水加工 溝櫓加工油加工加工例
SMM80B,MM-UP,M-HP
材质 SKD11 铜线直径 Φ0.2 板厚 60mm 面粗度 Ra 0.25µm, Rz 2.00µm 加工时间 50小时
材质 SKD11 铜线直径 Φ0.25 板厚 100mm 面粗度 Ra 0.30µm, Rz 2.80µm 加工时间 4小时 锥度角度 10°
M15EX
材质 SKD11 铜线直径 Φ0.03 板厚 3mm 面粗度 Ra 0.10µm, Rz 0.90µm 加工时间 1小时 形状精度 ±1µm
材质 WC 铜线直径 Φ0.03 板厚 1mm 面粗度 Ra 0.10µm, Rz 0.91µm 加工时间 4小时 形状精度 ±2µm
