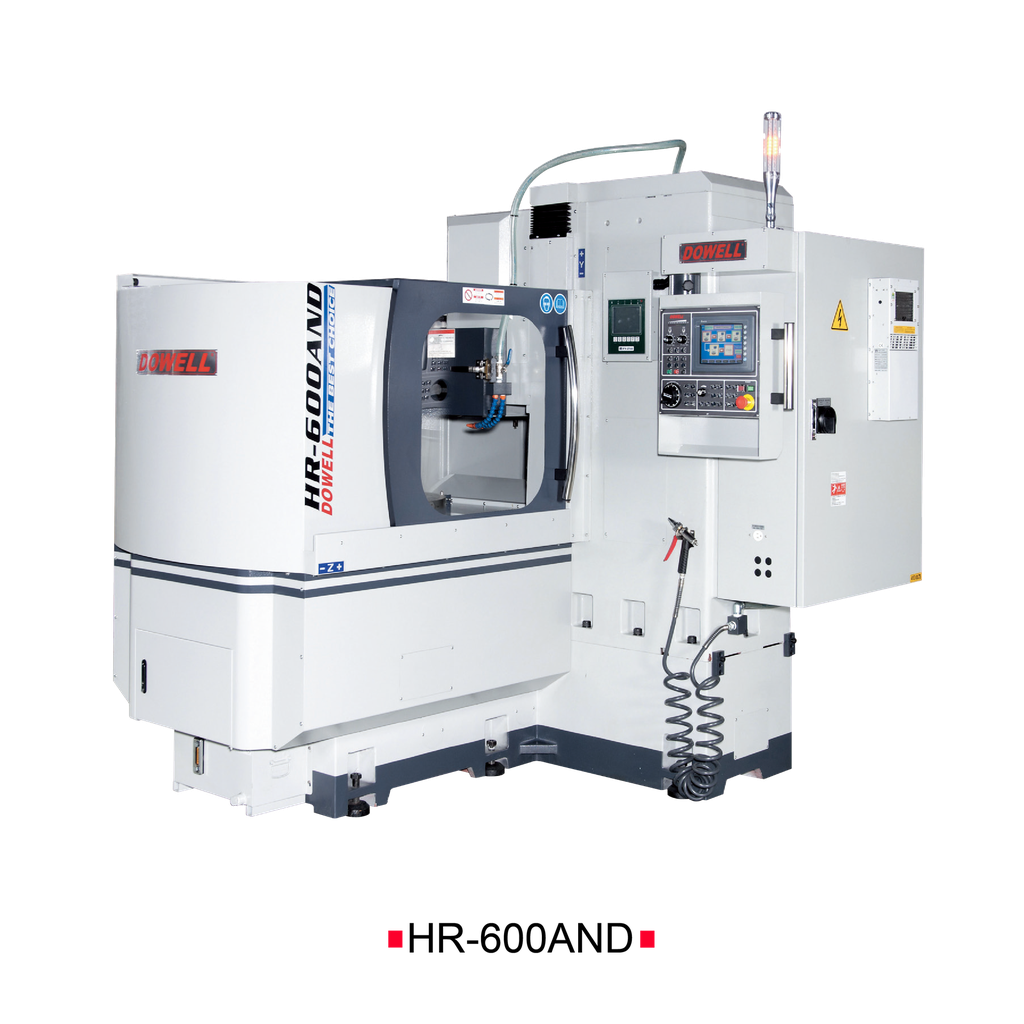

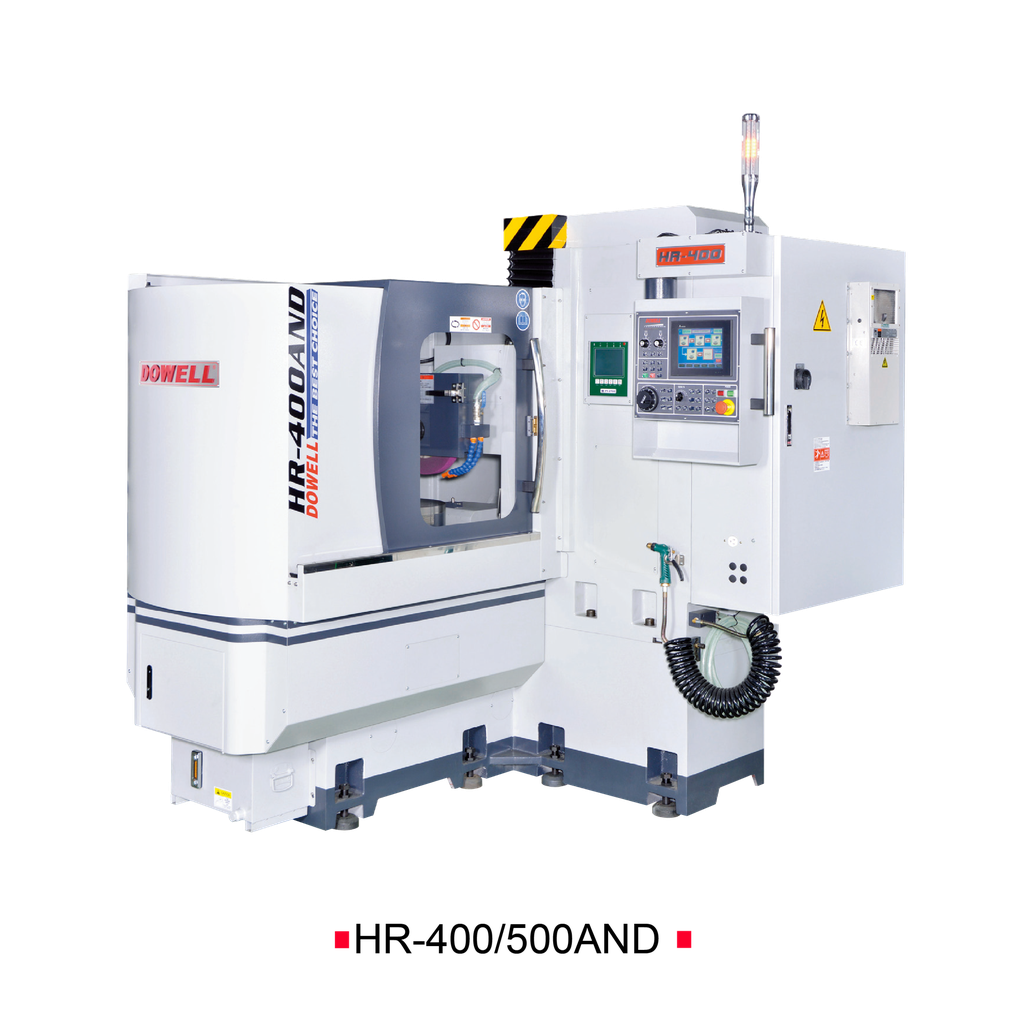

铜翌臥式旋轉台式平面磨床HR-400~600
機械特性米漢納高級鑄鐵(FC30)高剛性、高耐磨性之滑道可使機器精度永久保持。側向設計之主軸頭在重切削時，具有高穩定性。主軸馬達採用V3級馬達，防水性佳可抵抗高潮濕水氣。昇降進給軌道採用3支高剛性滾柱型線性滑軌，使上下進給順暢，亦兼顧高剛性。工作台採用細目電磁盤，吸力特強，利於小工件吸附。機台規格項目HR-400HR-500HR-600研磨台面直徑400mm500mm600mm工件最大研磨半徑22
全国服务热线：
18913177528
在线咨询
产品详情
機械特性
米漢納高級鑄鐵(FC30)高剛性、高耐磨性之滑道可使機器精度永久保持。
側向設計之主軸頭在重切削時，具有高穩定性。
主軸馬達採用V3級馬達，防水性佳可抵抗高潮濕水氣。
昇降進給軌道採用3支高剛性滾柱型線性滑軌，使上下進給順暢，亦兼顧高剛性。
工作台採用細目電磁盤，吸力特強，利於小工件吸附。
機台規格
| 項目 | HR-400 | HR-500 | HR-600 |
| 研磨台面直徑 | 400mm | 500mm | 600mm |
| 工件最大研磨半徑 | 225mm | 275mm | 325mm |
| 工作台面至主軸中心距離 | 450mm | 450mm | 450mm |
| 旋轉台速度 | 20~250r.p.m. | 10~150r.p.m. | 10~150r.p.m. |
| 旋轉台馬力 | 1.5kw | 2kw | 3kw |
| 主軸馬達 | 5HP | 5HP | 10HP |
| 主軸轉速 (50/60HZ) | 1450/1750r.p.m. | 1450/1750r.p.m. | 1450/1750r.p.m. |
| 自動進給動力來源 | Servo Motor 500w | Servo Motor 500w | Servo Motor 500w |
| 上下手輪進給(每轉) | x1, x5, x10(MPG)/0.1, 0.5, 1mm | x1, x5, x10(MPG)/0.1, 0.5, 1mm | x1, x5, x10(MPG)/0.1, 0.5, 1mm |
| 上下手輪進給(每刻度) | x1, x5, x10(MPG)/ 0.001, 0.005, 0.01mm | x1, x5, x10(MPG)/ 0.001, 0.005, 0.01mm | x1, x5, x10(MPG)/ 0.001, 0.005, 0.01mm |
| 砂輪尺寸(直徑x寬x孔徑) | 355x38x127mm | 355x38x127mm | 355x38x127mm |
| 淨重/毛重 | 3200/3800kg | 3500/4000kg | 4600/5200kg |
| 裝箱尺寸 (長x寬x高) | 2400x1900x2100mm | 2400x2100x2100mm | 2800x22000x2200mm |
※ 本公司保有變更設計、規格、機構、外觀修改之權利，恕不另行通知。
工件範例
單用水機 磁鐵式過濾水機 電動紙袋附磁鐵過濾水機 油霧回收機 退磁器 線上砂輪平衡系統(手動) BS VM9 TD間隙防撞系統 (CNC) 光學尺 變頻器 電控空調冷卻機選購配件
