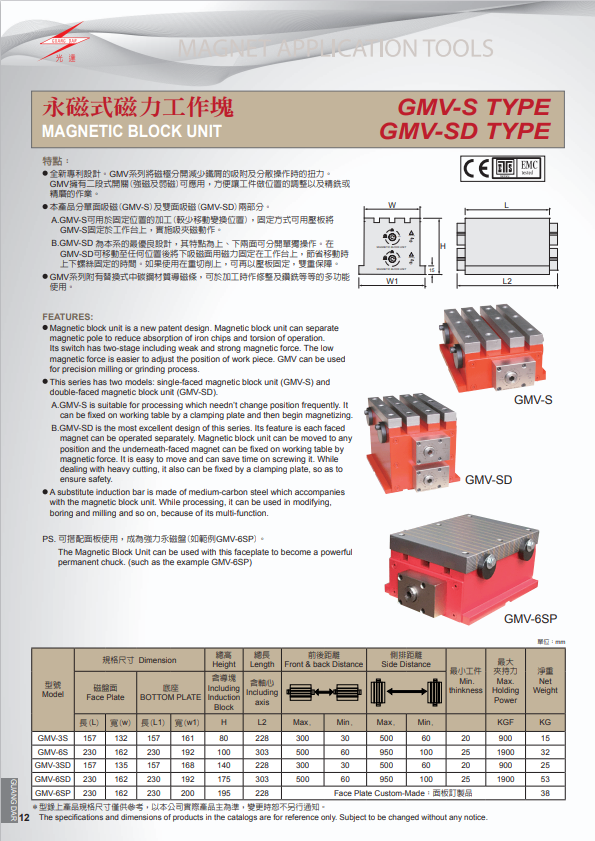

永磁式磁力工作塊
● 全新專利設計。GMV系列將磁極分開減少鐵屑的吸附及分散操作時的扭力。GMV擁有二段式開關(強磁及弱磁)可應用，方便讓工件做位置的調整以及精銑或精磨的作業。
● 本產品分單面吸磁(GMV-S)及雙面吸磁(GMV-SD)兩部分。
A.GMV-S可用於固定位置的加工(較少移動變換位置)，固定方式可用壓板將GMV-S 固定於工作台上，實施吸夾磁動作。

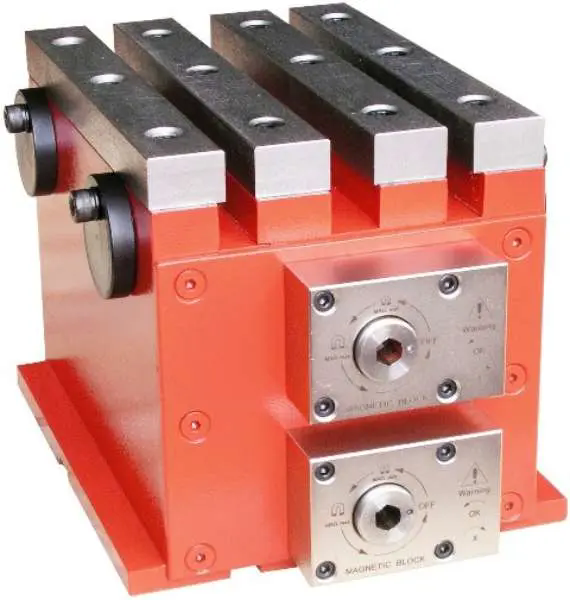

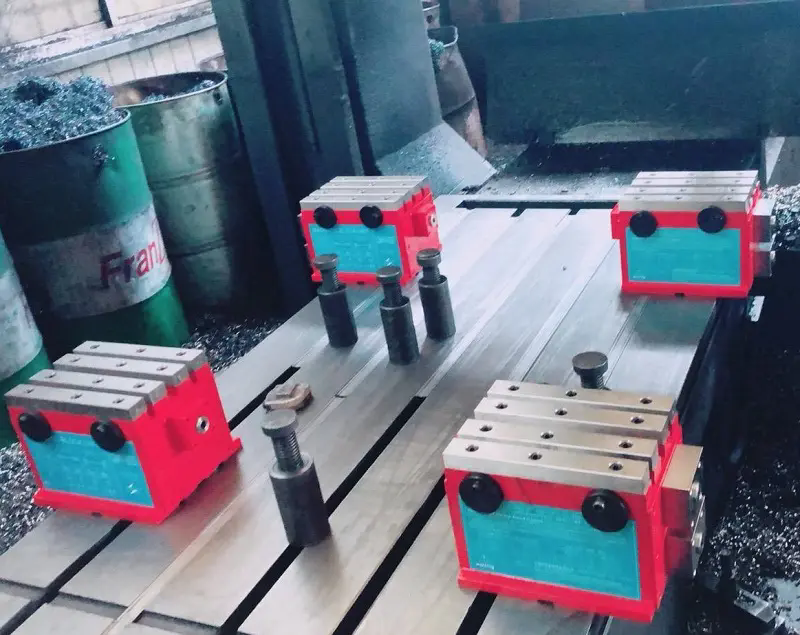

B.GMV-SD 為本系的最優良設計，其特點為上、下兩面可分開單獨操作。在GMV-SD可移動至任何位置後將下吸磁面用磁力固定在工作台上，節省移動時上下螺絲固定的時間。如果使用在重切削上，可再以壓板固定，雙重保障。
● GMV系列附有替換式中碳鋼材質導磁條，可於加工時作修整及鑽銑等等的多功能使用。

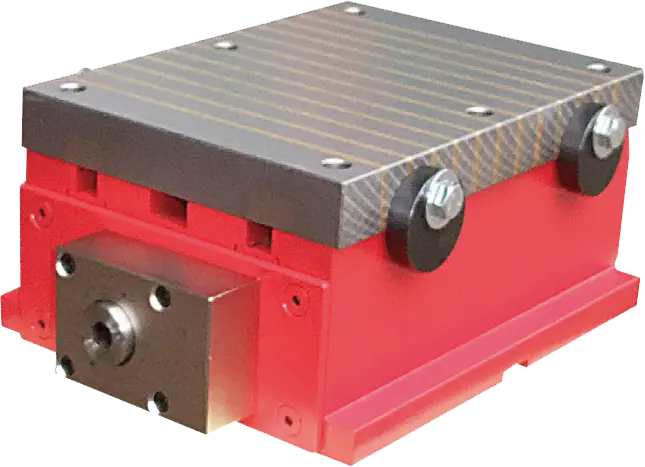

PS. 可搭配面板使用，成為強力永磁盤(如範例GMV-6SP)。
型號 | 規格尺寸 | 總高 | 總長 | 前後距離 | 側排距離 | 最小工件 | 最 大 夾持力 | 淨重 | |||||
磁盤面 | 底座 | 含導塊 | 含軸心 | ||||||||||
長(L) | 寬(w) | 長(L1) | 寬(w1) | H | L2 | Max. | Min. | Max. | Min. | KGF | KG | ||
GMV-3S | 157 | 132 | 157 | 161 | 80 | 228 | 300 | 30 | 500 | 60 | 20 | 900 | 15 |
GMV-6S | 230 | 162 | 230 | 192 | 100 | 303 | 500 | 60 | 950 | 100 | 25 | 1900 | 32 |
GMV-3SD | 157 | 135 | 157 | 168 | 140 | 228 | 300 | 30 | 500 | 60 | 20 | 900 | 25 |
GMV-6SD | 230 | 162 | 230 | 192 | 175 | 303 | 500 | 60 | 950 | 100 | 25 | 1900 | 53 |
GMV-6SP | 230 | 162 | 230 | 200 | 195 | 228 | 面板訂製品 | 38 | |||||
