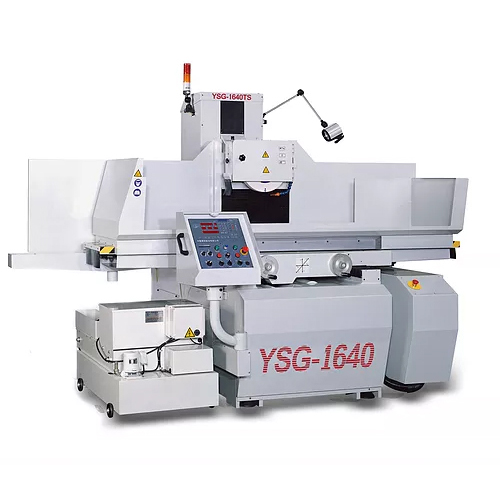

平面磨床鞍座系列全自動 - 單軸伺服平面磨床YSG-618 / 52 / 1224 / 1228 / 1632 / 1636 / 1640TS平面磨床工作台 (長 x 寬) /YSG-618TS: 465mm x 150mmYSG-52TS: 500mm x 200mmYSG-1020/1024TS: 500/600mm x 250mmYSG-1224/1228TS:600/700mm x 300
产品详情

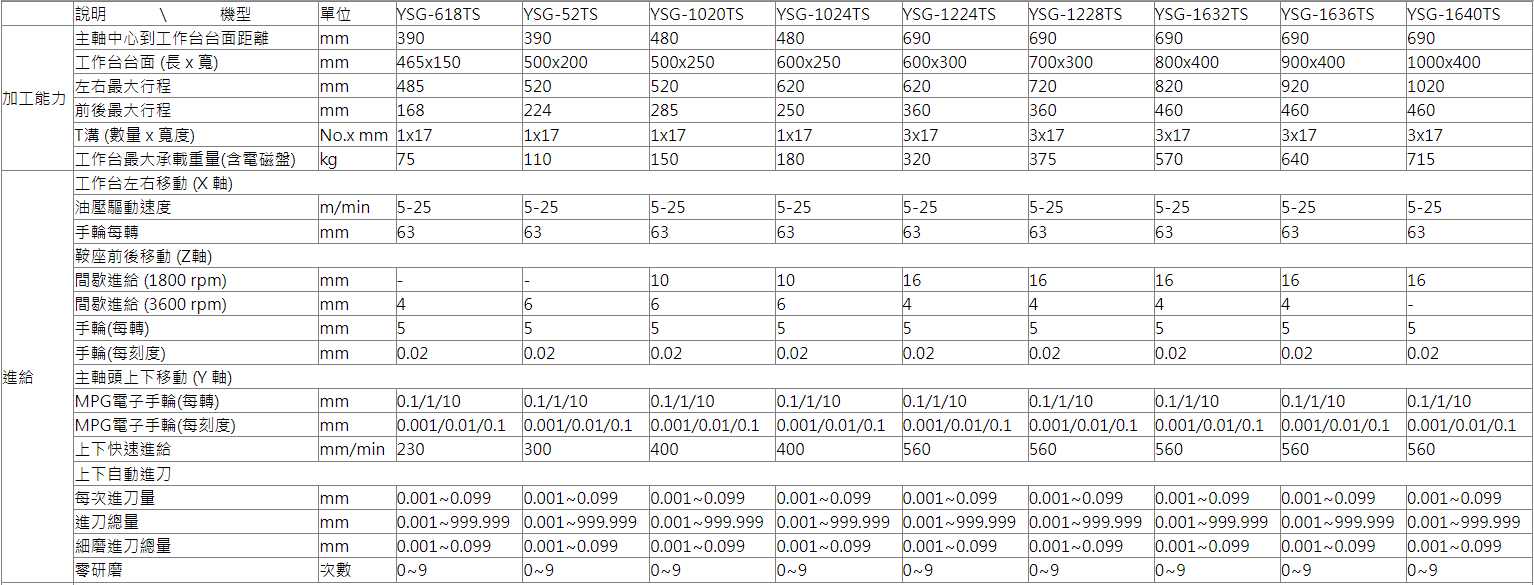

平面磨床工作台 (長 x 寬) /
YSG-618TS: 465mm x 150mm
YSG-52TS: 500mm x 200mm
YSG-1020/1024TS: 500/600mm x 250mm
YSG-1224/1228TS:600/700mm x 300mm
YSG-1632/1636/1640TS: 800/900/1000mm x 400mm
機台特點 /
■ 精度
工作台面精度保證(試磨片x6片， 其高度差) : 2μ(618/52) / 3μ (10/12/16 系列)，5μ(1640)
上下軸進刀最小單位 : 1μ

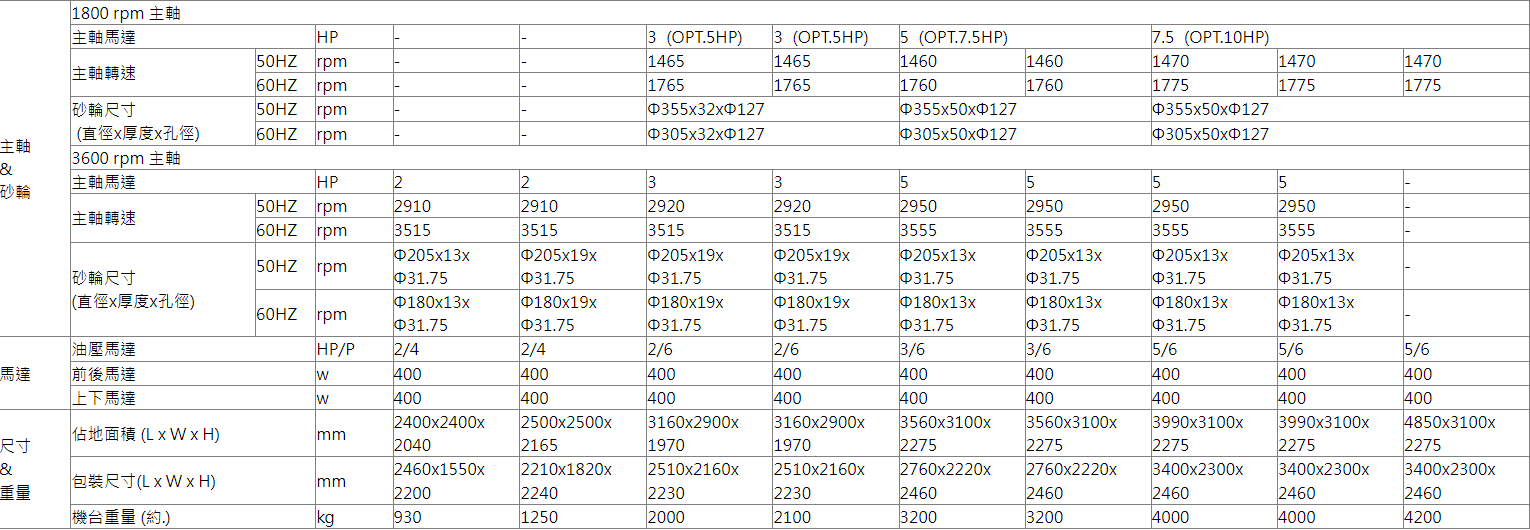

■ 主軸及馬達
上下軸採用AC伺服馬達驅動
2HP V3級低震動主軸動馬達 (618/52)
3HP V3級低震動主軸動馬達 (10系列)
5HP V3級低震動主軸動馬達 (12系列)
7.5HP V3級低震動主軸馬達 (16系列)
精密主軸採套筒式， ABEC Class 7 (P4) 軸承，0.003m/m TIR。 (618/52)
精密主軸採直結式， ABEC Class 7 (P4) 軸承，0.003m/m TIR。 (10/12/16系列)
YSG-618/52TS 主軸軸承前端使用1個滾柱軸承及兩個斜角滾珠軸承，後端兩個斜角滾珠軸承。
YSG-1020/1024TS， 主軸承前端使用兩個斜角滾珠軸承， 後端兩個斜角滾珠軸承。
YSG-12/16TS 系列， 主軸軸承前端使用4個斜角滾珠軸承， 後端兩個斜角滾珠軸承。
■ 前後及左右
前後採用簡易式 AC 伺服馬達驅動， 間歇進給量較均勻。
先進的油壓迴路系統，工作台在兩端反轉時，達到最小的震動，速率1m/min~25m/min， 近接開關採內藏式設計， 保證操作安全。
■ 底床及滑軌
上下軸採線性滑軌。(12/16系列)
前後雙V， 左右1V一平，貼附耐磨片Turcite B，以及手工鏟花， 3軸滑軌皆硬軌。(618/52/10系列)
一體式鑄件底床以及滑軌。
主鑄件皆採用米漢納高級鑄鐵，經過退火及季化，不變形。
