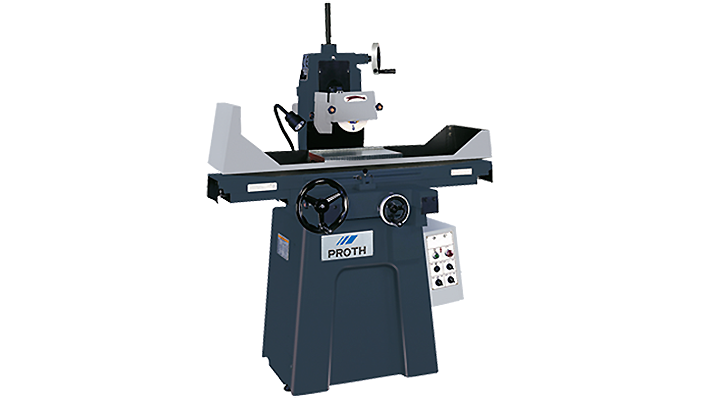

上一小型鞍座式平面磨床PSGS-1535M / PSGS-1545M / PSGS-2045M
小型鞍座式平面磨床PSGS系列PSGS-1535M / PSGS-1545M / PSGS-2045M左右滑道前後滑道左右進給前後進給上下進給一V一平雙V滑道手動手動手動工作台左右滑道完全由人工鏟花完成，以獲致完美之接獨面，並確保最高精度。規格/型號PSGS1535M1545M2045M加工能力最大行程(寬x長)170x380mm175x480mm220x485mm工作台面至主軸中心距離420mm
全国服务热线：
18913177528
在线咨询
产品详情

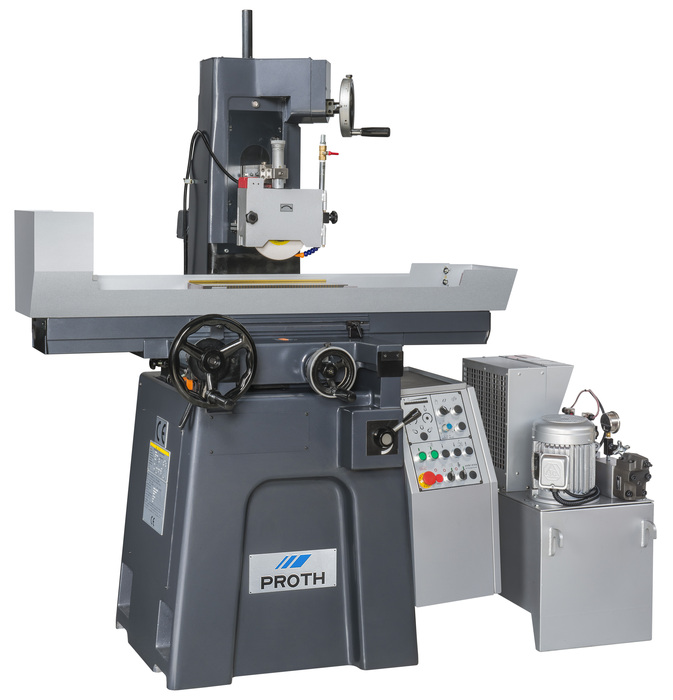

PSGS-1535M / PSGS-1545M / PSGS-2045M
| 左右滑道 | 前後滑道 | 左右進給 | 前後進給 | 上下進給 |
|---|---|---|---|---|
| 一V一平 | 雙V滑道 | 手動 | 手動 | 手動 |
工作台左右滑道完全由人工鏟花完成，以獲致完美之接獨面，並確保最高精度。
| 規格/型號 | PSGS | |||
|---|---|---|---|---|
| 1535M | 1545M | 2045M | ||
| 加工能力 | 最大行程(寬x長) | 170x380mm | 175x480mm | 220x485mm |
| 工作台面至主軸中心距離 | 420mm | |||
| 研磨面積 | 150x350mm | 150x450mm | 200x450mm | |
| 左右進給 | 工作台左右速度 (60Hz) | 手動 | ||
| 前後進給 | 進給量(近似值) | 手動 | ||
| 速度(近似值) | 手動 | |||
| 手輪一轉 | 5mm | |||
| 手輪一刻度 | 0.02mm | |||
| 上下進給 | 速度(近似值)(選擇配備)(50Hz) | 手動 | ||
| 手輪一轉 | 1mm | |||
| 手輪一刻度 | 0.005mm | |||
| 砂輪 | 尺寸(外徑x寬x内徑) | 180x13x31.75mm | ||
| 轉速(50/60Hz) | 3000/3600 r.p.m. | |||
| 馬達 | 主軸馬力 | 1.1kW/1.5HP | 1.5kW/2HP | |
| 油箱馬力 | 手動 | |||
| 重量 | 淨重 | 670kg | 780kg | 800kg |
| 毛重 | 800kg | 1020kg | 1140kg | |
| 機械尺寸 | 長x寬x高(m) | 1x1.15x1.8 | 1.21x1.18x1.8 | 1.51x1.57x1.9 |
備註說明:
本公司隨時進行研究改進，因此將隨時更改機械之設計規格尺寸及結構，本規格僅供參考。
機械因選購配件的不同，其外觀將與內頁圖片稍有差異。
( )為特殊規格，其他特殊規格可另議。
展圖含選擇配件。
法蘭
角度成型器
手動式平行整輪 (除PSGO系列以外)
上下/前後微調裝置
濕式冷卻裝置
水準器式平衡台
電固/永固磁鐵夾定器
過濾紙式附/不附磁鐵冷卻裝置
濕式附磁鐵冷卻裝置
可傾式電固/永固磁鐵夾定器
手動式平行整輪 (適用於PSGO系列)
乾濕兩用吸塵器(PSGC)
兩軸自動平行整輪： 前後一般馬達 + 上下走進馬達
1.視窗型前防濺檔板 2.後防濺檔板
冷凍機
油霧回收機
