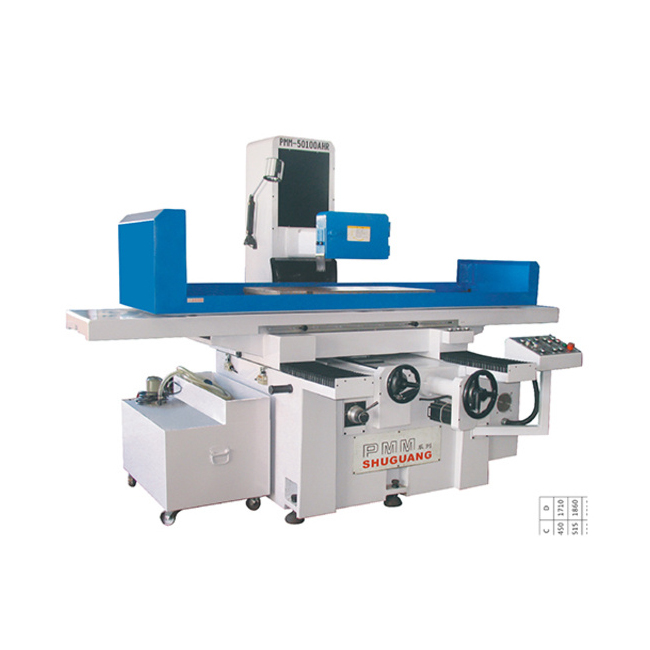

PMM-50100AHNC平面大水磨
机器规格SPECIFICATIONS型号单位PMM-50100/AHR/AHNC能力工作室工作面积mm1000×500左右大移动量mm1120前后大移动量mm540工作室面至主轴中心大距离mm700工作室面大承受重量kg800工作室工作T型槽mm×N14×3工作室速度M/min5-23前后手轮进刀1格mm0.021圈mm5前后自动进给mm0.1-8前后快速移动50Hzmm65060Hzmm950砂
全国服务热线：
18913177528
在线咨询
产品详情
机器规格
SPECIFICATIONS
| 型号 | 单位 | PMM-50100 | |||
| /AHR/AHNC | |||||
| 能力 | 工作室工作面积 | mm | 1000×500 | ||
| 左右大移动量 | mm | 1120 | |||
| 前后大移动量 | mm | 540 | |||
| 工作室面至主轴中心大距离 | mm | 700 | |||
| 工作室面大承受重量 | kg | 800 | |||
| 工作室 | 工作T型槽 | mm×N | 14×3 | ||
| 工作室速度 | M/min | 5-23 | |||
| 前后手轮进刀 | 1格 | mm | 0.02 | ||
| 1圈 | mm | 5 | |||
| 前后自动进给 | mm | 0.1-8 | |||
| 前后快速移动 | 50Hz | mm | 650 | ||
| 60Hz | mm | 950 | |||
| 砂轮 | 砂轮尺寸 | mm | Φ355× 40×Φ127 | ||
| 主轴转数 | 50Hz | R.p.m | 1450 | ||
| 60Hz | R.p.m | 1740 | |||
| 上下结构 | 大移动量 | mm | 450 | ||
| 上下手轮进刀 | 1格 | mm | 0.01 | ||
| 1回转 | mm | 2 | |||
| 自动进给量 | mm | 0.001-0.04 | |||
| 上下快速移动量 | M/min | 130mm/min | |||
| 马达 | 主轴马达 | HXP | 7.5×4 | ||
| 上下驱动马达 | HXP | 80W/1000W | |||
| 油压马达 | HXP | 3×6 | |||
| 吸尘马达 | HXP | 3/4×2 | |||
| 水泵马达 | HXP | 90W | |||
| 前后驱动马达 | HXP | 40W | |||
| 尺寸 | 机器高度 | mm | 1950 | ||
| 占地面积 | mm | 4300×3100 | |||
| 净重 | kg | 3300 | |||
| 毛重 | kg | 3600 | |||
| H:左右液压驱动 AH:前后马达、左右液压驱动 AHR:前后马达、左右液压驱动、上下快速 AHNC:、前后马达、左右液压驱动、上下伺服 | |||||
| 标准附件： | |||||
| 冷却水机 | 1/套 | 油压系统 | 1/套 | ||
| 砂轮修整座 | 1/个 | 电磁吸盘 | 1/个 | ||
| 砂轮平衡棒 | 1/个 | 工作灯 | 1/个 | ||
| 砂轮拔取器 | 1/个 | 使用说明书及另件表 | 1/个 | ||
| 砂轮 | 1/个 | 工具箱及工具 | 1/套 | ||
| 法兰 | 1/个 | ||||
AHNC:、前后马达、左右液压驱动、上下伺服
