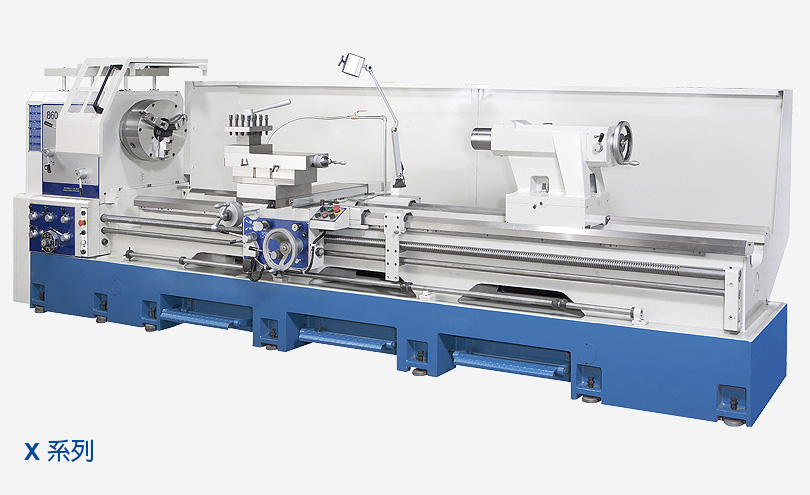

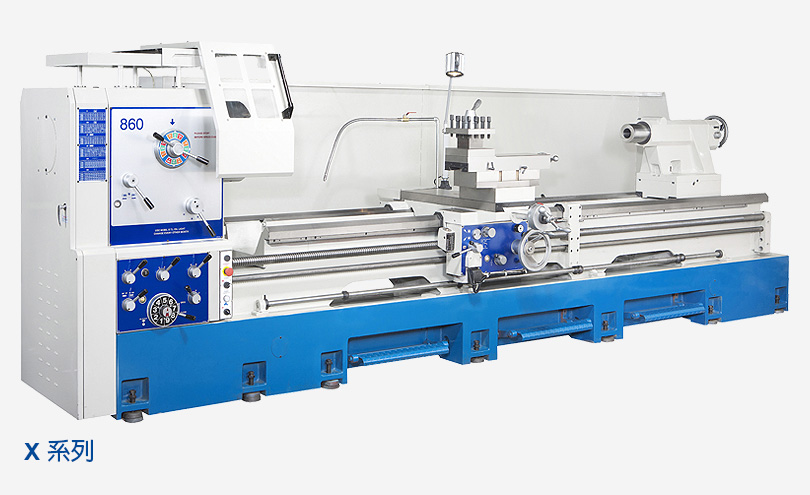

威赫重切削强力精密车床X41系列
12兩頂心距離全系列兩頂心多300mm可實際車削更長工件。主軸超大直徑主軸，主軸孔徑153mm，230mm(OPT)。超精密軸承三點支持式。護床滑座與床鞍加長加寬，重切削更強。調整容易的超負荷安全裝置。配SPINDLE 有潤滑油手動和自動雙重潤滑給油系統。尾座軸承支撐，移動輕便。快送及自動跳脫自動縱向可任意控制跳脫距離，有縱向及橫向快送選擇。規格表X 33 系列X 37 系列X 41 系列目錄下載
全国服务热线：
18913177528
在线咨询
产品详情
主軸箱
全部齒輪及槽軸都用合金鋼製成
經滲碳處理及精密研磨。
旋轉式變速機構操作簡單。
全部齒輪及槽軸都用合金鋼製成
經滲碳處理及精密研磨。
旋轉式變速機構操作簡單。
床身
高剛性之肋骨結構。
3V床軌設計，精度永保如新。
高精度寬大床面、經淬火並研磨。
一體成型落地底座適合重型工件並延長使用年限。
齒輪箱
全能車製螺紋機構，任意車製。
公制螺紋、英制螺紋、模數螺紋、徑節螺紋，不需變換齒輪。
全能車製螺紋機構，任意車製。
公制螺紋、英制螺紋、模數螺紋、徑節螺紋，不需變換齒輪。
| X41 系列 | ||||||||
| 規 格 / 機 種 | X4170 | X4190 | X41130 | X41170 | X41210 | X41250 | X41290 | X41330 |
| 床面上最大旋徑 | 1060 mm (42") | |||||||
| 橫送台上最大旋徑 | 810 mm (32") | |||||||
| 凹口上最大旋徑 | 1360 mm (54") | |||||||
| 凹口工作寬度 | 475 mm (19") | |||||||
| 兩心間距離 (mm) | 1810 (72") | 2310 (92") | 3310 (132") | 4310 (172") | 5310 (212") | 6310 (252") | 7310 (292") | 8310 (332") |
| 加工件最大長度 | 1650 | 2150 | 3150 | 4150 | 5150 | 6150 | 7150 | 8150 |
| 主軸孔徑 | 153 mm (6") / 230 mm (9") (選配) | |||||||
| 主軸鼻端 | A2-11 / A2-15 (選配) | |||||||
| 主軸通孔錐度 | MT7# / 1/20 (選配) | |||||||
| 主軸轉速範圍 | 8-680 rpm / 6-500 R.P.M. | |||||||
| 主軸變換段速 | 12 段 | |||||||
| 主軸中心至地面高度 | 1278 | |||||||
| 縱向進刀量範圍 | 0.05 ∼ 0.7 mm/rev | |||||||
| 橫向進刀量範圍 | 0.025 ∼ 0.35 mm/rev | |||||||
| 快速移動 | Z Axis = 3.7 M/min / X Axis = 1.8 M/min | |||||||
| 英製螺紋 | 2 ∼ 28牙 / in (D.P. 4-56) | |||||||
| 公製螺紋 | 0.8 ∼ 14 mm (M.P. 0.5-7) | |||||||
| 導螺桿直徑 | ø45 x 2 TPI / P12 mm (選配) | |||||||
| 橫送台移動範圍 | 480 mm | |||||||
| 複式刀座移動範圍 | 330mm (13") | |||||||
| 使用刀柄 | 32 x 32 | |||||||
| 尾座心軸直徑 | ø120 mm (4") | |||||||
| 尾座心軸行程 | 250 mm (10") | |||||||
| 尾座頂心斜度 | MT6# | |||||||
| 床面寬度 | 510 mm (20") | |||||||
| 主軸馬達 | 20HP / 30HP (選配) | |||||||
| 床體 | 一體成型 | |||||||
| 佔地面積 (cm) | 375 x 174 | 425 x 174 | 525 x 174 | 625 x 174 | 725 x 174 | 825 x 174 | 925 x 174 | 1025 x 174 |
| 重量 (Kgs) | 5700 | 6100 | 6800 | 7600 | 8400 | 9200 | 10000 | 10800 |
| 裝箱尺寸 (cm) | 400 x 185 x 208 | 425 x 185 x 208 | 531 x 185 x 208 | 625 x 185 x 208 | 750 x 185 x 208 | 850 x 185 x 208 | 950 x 185 x 208 | 1050 x185 x 208 |
