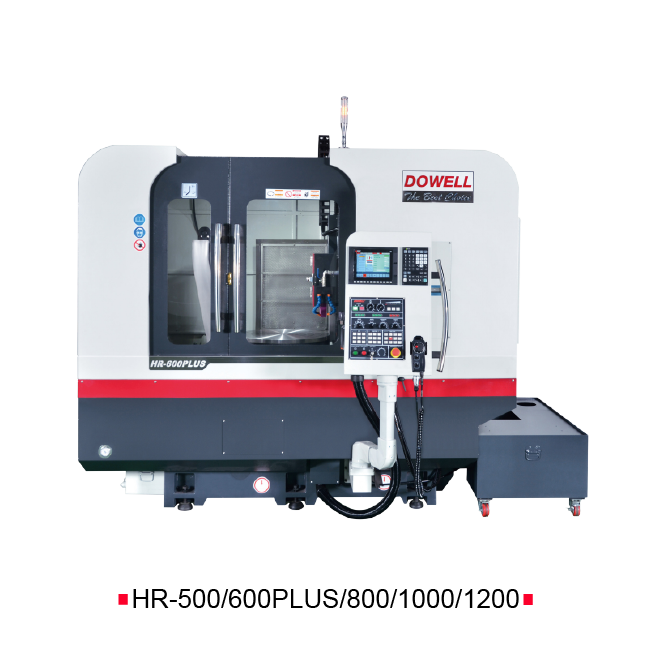

铜翌臥式旋轉台式平面磨床HR-500/600PLUS/800/1000/1200
機械特性米漢納高級鑄鐵(FC30)高剛性、高耐磨性之滑道可使機器精度永久保持。側向設計之主軸頭在重切削時，具有高穩定性。底座、立柱主要鑄件均採用米漢納高級鑄鐵，並經由退火處理及自然變化，徹底清除內應力，避免日後之變形，確保機械加工精度耐久性。昇降進給軌道採用2支高剛性滾柱型線性滑軌，45CA(滑軌x6)/HR-600PLUS/HR-800，65CA(滑軌x6)/HR-1000/1200使上下進給順
全国服务热线：
18913177528
在线咨询
产品详情
機械特性
米漢納高級鑄鐵(FC30)高剛性、高耐磨性之滑道可使機器精度永久保持。
側向設計之主軸頭在重切削時，具有高穩定性。
底座、立柱主要鑄件均採用米漢納高級鑄鐵，並經由退火處理及自然變化，徹底清除內應力，避免日後之變形，確保機械加工精度耐久性。
昇降進給軌道採用2支高剛性滾柱型線性滑軌，45CA(滑軌x6)/HR-600PLUS/HR-800，65CA(滑軌x6)/HR-1000/1200使上下進給順暢，亦兼顧高剛性。
工作台採用細目電磁盤，吸力特強，利於小工件吸附。
機台規格
| 項目 | HR-500PLUS | HR-600PLUS | HR-800 | HR-1000 | HR-1200 |
| 研磨台面直徑 | 500mm | 600mm | 800mm | 1000mm | 1200mm |
| 磁盤最大研磨半徑 | 250mm | 300mm | 400mm | 500mm | 600mm |
| 工作台面至主軸中心距離 | 450mm | 450mm | 580mm | 700mm | 700mm |
| 旋轉台轉速 | MAX.180r.p.m. | MAX.150r.p.m. | MAX.100r.p.m. | 10~60r.p.m | 10~50r.p.m |
| 旋轉台馬力 | 2kw | 3kw | 4.5kw | 7kw | 10kw |
| 主軸馬達 | 10HP | 10/15HP(Opt.) | 15HP | 20HP | 20/25HP(Opt.) |
| 主軸轉速(50/60Hz) | MAX.2000r.p.m. | MAX.2000r.p.m. | 1450/1750r.p.m | 1250r.p.m | 1250r.p.m |
| 自動進給動力來源 | 1kw | 1kw | 1kw | 2kw | 2kw |
| 上下手輪進給(每轉) | x1, x5, x10(MPG)/ 0.1, 0.5, 1mm | x1, x5, x10(MPG)/ 0.1, 0.5, 1mm | x1, x5, x10(MPG)/ 0.1, 0.5, 1mm | x1, x5, x10(MPG)/ 0.1, 0.5, 1mm | x1, x5, x10(MPG)/ 0.1, 0.5, 1mm |
| 上下手輪進給(每刻度) | x1, x5, x10(MPG)/ 0.001, 0.005, 0.01mm | x1, x5, x10(MPG)/ 0.001, 0.005, 0.01mm | x1, x5, x10(MPG)/ 0.001, 0.005, 0.01mm | x1, x5, x10(MPG)/ 0.001, 0.005, 0.01mm | x1, x5, x10(MPG)/ 0.001, 0.005, 0.01mm |
| 砂輪尺寸(直徑x寬x孔徑) | 355x38x127mm | 355x38x127mm 405x50x127mm(MAX.) | 405x50x127mm | 500x50x203.2mm | 500x50x203.2mm |
| 淨重/毛重(大約) | 4200/4800kg | 4800/5200kg | 7000/8500kg | 12500/14000kg | 14500/16000kg |
| 裝箱尺寸(長x寬x高) | 2200x2200x2200mm | 2400x2200x2200mm | 4000x2300x2450mm | 5100x2950x3200mm | 5300x3150x3200mm |
※ 本公司保有變更設計、規格、機構、外觀修改之權利，恕不另行通知。
工件範例
單用水機 磁鐵式過濾水機 電動紙袋附磁鐵過濾水機 電動紙袋附磁性過濾水機加水箱冷凍機 油霧回收機 同心圓電磁鐵 變頻器 線上砂輪平衡系統(手動) 光學尺 電控空調冷卻機選購配件
