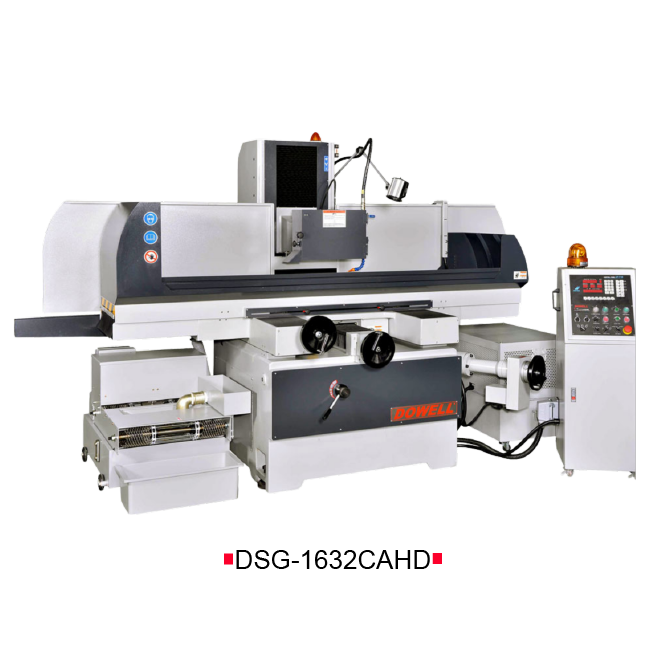

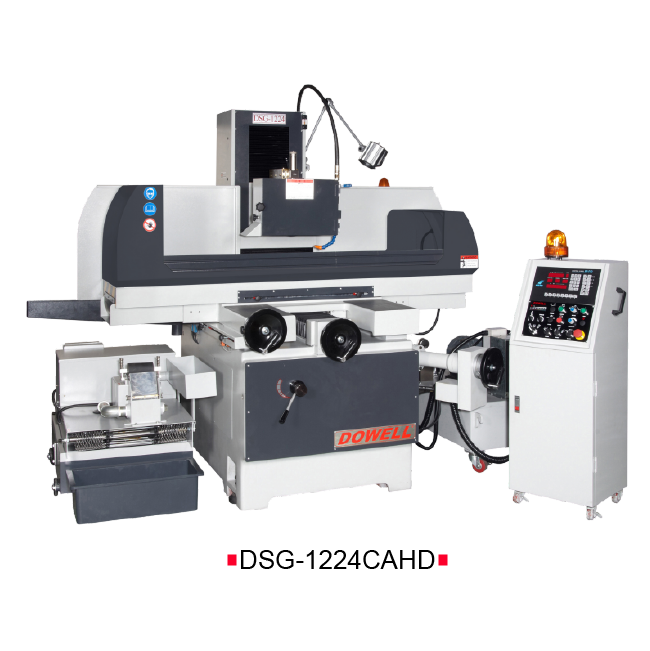

铜翌三轴全自動進給平面磨床DSG-820/1224/1632CAHD

本主架構採用FC米漢納高級鑄鐵。主軸採用直結式V3級馬達使用高精密(P4)軸承。鞍座滑道採用雙V設計加貼TURCITE-B耐滑片，並加精密刮花作業，使工作台運動輕快。自動潤滑系統，採用電磁泵浦，強制注油自動循環。本微電腦控制系統提供平面研磨和切溝研磨。伺服馬達步進控制垂直升降功能。自動進給研磨速率分寸進，慢速，快速三種。

全国服务热线：

18913177528

在线咨询

产品详情

機械特性

本主架構採用FC米漢納高級鑄鐵。
主軸採用直結式V3級馬達使用高精密(P4)軸承。
鞍座滑道採用雙V設計加貼TURCITE-B耐滑片，並加精密刮花作業，使工作台運動輕快。
自動潤滑系統，採用電磁泵浦，強制注油自動循環。

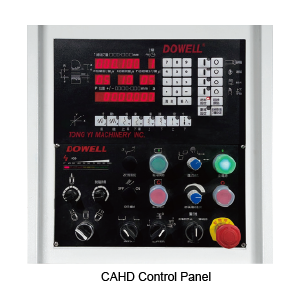

本微電腦控制系統提供平面研磨和切溝研磨。
伺服馬達步進控制垂直升降功能。
自動進給研磨速率分寸進，慢速，快速三種。

機台規格

項目	DSG-820CAHD	DSG-1224CAHD	DSG-1632CAHD
加工能力
工作台尺寸 (長x寬)	200x510mm	300x600mm	400x800mm
最大研磨長度	550mm	650mm	850mm
最大研磨寬度	220mm	340mm	450mm
主軸中心至工作台面距離	380mm	600mm	600/800mm(Opt.)
標準磁鐵尺寸	200x500mm	300x600mm	400x800mm
左右進給
手動行程	600mm	700mm	900mm
油壓行程	510mm	650mm	850mm
油壓進給 (工作台移動速度)	1~25m/min	3~25m/min	3~25m/min
前後進給
手動行程	230mm	340mm	450mm
油壓行程	230mm	310mm	420mm
手輪進給 (每轉)	5mm	5mm	5mm
手輪進給 (每刻度)	0.02mm	0.02mm	0.02mm
連續進給50/60HZ	510/650mm/min	1100mm/min	1100mm/min
間歇進給	0.5~10mm/min	1~20mm/min	1~20mm/min
上下進給
快速進給	230mm/min	350mm/min	350mm/min
慢速進給	29mm/min	29mm/min	29mm/min
手輪進給 (每轉)	1mm	1mm	1mm
手輪進給 (每刻度)	0.005mm	0.005mm	0.005mm
每次進給量	0.001~0.099mm	0.001~0.099mm	0.001~0.099mm
寸進	0.001mm	0.001mm	0.001mm
零研磨	0~9(passes)	0~9(passes)	0~9(passes)
手動脈波產生器	x1, x5, x10	x1, x5, x10	x1, x5, x10
砂輪
砂輪尺寸 (直徑 x 寬 x 孔徑)	180x13x31.75mm	355x38x127mm	355x38x127mm
主軸轉速 (50/60HZ)	3000/3600r.p.m.	1450/1750r.p.m.	1450/1750r.p.m.
馬達
主軸馬達	3HP	5/7.5HP(Opt.)	7.5/10HP(Opt.)
油壓馬達	1HP	2HP	2HP
前後進給馬達	40W	40W	40W
昇降伺服馬達	400W	400W	400W
重量
淨重/毛重	1470/1620kg	2350/2550kg	3000/3450kg
裝箱尺寸
長 x 寬 x 高	1780x1600x2200mm	2400x1900x2280mm	2800x2100x2280mm
