产品详情
31110 精密級ER沖子成型器
| 型號： | PG65-SER20 / PG65-SER32 / PG65-SER50 |
● PG65精密級ER沖子成型器（防水型）具較佳結構之強度與耐用性，具防水特性。
● 筒夾式沖子成型器附有ER筒夾，筒夾可伸縮使用範圍1mm。
● 筒夾夾持範圍：最小夾持φ2mm，最大夾持φ34mm。
● 本機最快速且穩固的夾持工件，加工時可更穩定的使用，且不必調整中心度即可使用。
● 採用高精密雙組軸承的主軸設計，以達到高精度及穩定性。並有傳統型數倍以上的壽命。
● 本機可接合替換各式的筒夾：如ER20、ER32、ER50等。
● 主體採用不銹鋼材質製作，不銹且易於保養。
● 筒夾及筒夾螺母非不鏽鋼製作。

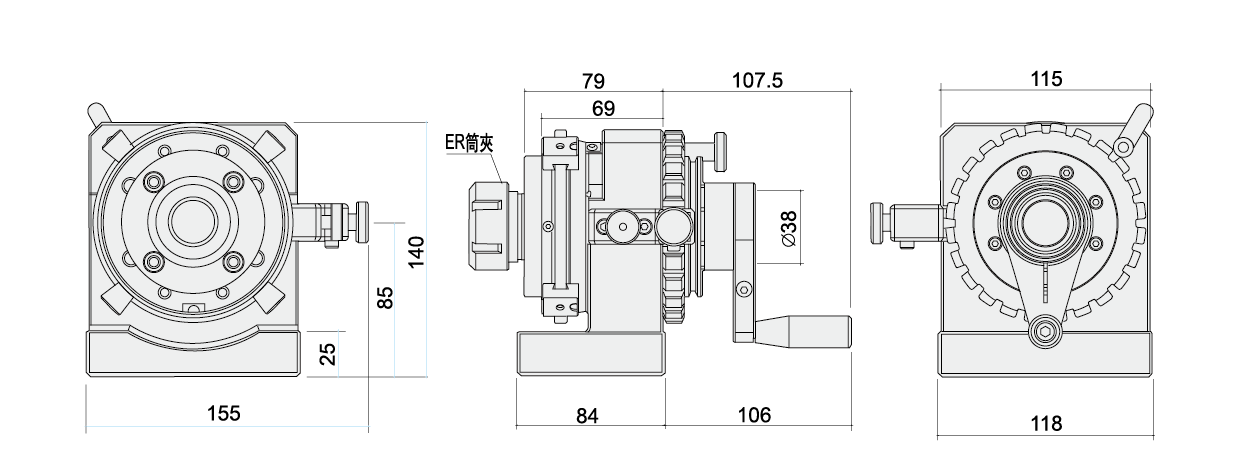

■ 規格:
● 中心高度：85±0.5mm
● 分割24等份、分度15度.±5"
● 貫穿孔直徑：φ36mm
● 主座回轉精度：0.003mm

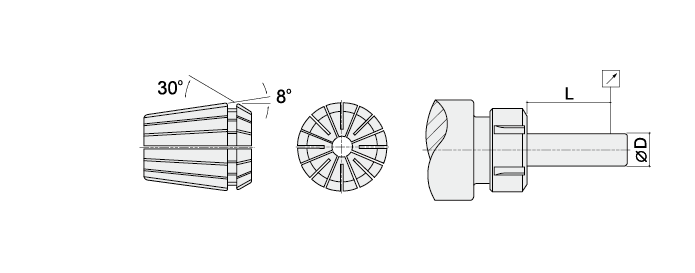

| L | D | 精度 |
|---|---|---|
| 6 | 1.0-1.6 | 0.01 |
| 10 | 1.6-3.0 | 0.01 |
| 16 | 3.0-7.0 | 0.01 |
| 25 | 7.0-10.0 | 0.01 |
| 40 | 10.0-18.0 | 0.01 |
| 50 | 18.0-24.0 | 0.01 |
| 60 | 24.0-34.0 | 0.01 |
單位：mm
| 訂購編號 | 型號 | 筒夾規格 | 重量（kg） |
| 31110-20 | PG65-SER20 | 2，4，6，8，10 | 8.3 |
| 31110-32 | PG65-SER32 | 4 ， 8 ， 12 ， 16 ， 20 | 8.3 |
| 31110-50 | PG65-SER50 | 12 ， 18 ， 20 ， 30 ， 34 | 8.4 |
