台湾米其林38490 鎢鋼頂針
型号：MT2 / MT3 / MT4 / MT5 / MT6
● 前置標準型碳化鎢頂心。
● 碳化鎢材質K20，硬度:HRC75˚±2˚。
● 本體及碳化鎢頂心皆經過精密研磨。
● 適用於車床及圓筒磨床機械。
● 外徑錐度符合DIN 806規格。
單位：mm

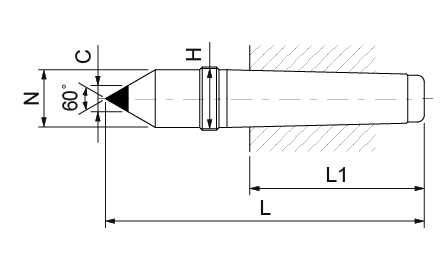

| 訂購編號 | 型號 | C | H | N | L | L1 |
| 38490-05 | MT2 | φ7 | M22x1.5 | 18 | 112 | 64 |
| 38490-10 | MT3 | φ11 | M27x1.5 | 24.1 | 138 | 81 |
| 38490-15 | MT3 | φ18 | M27X1.5 | 24.1 | 138 | 81 |
| 38490-20 | MT4 | φ14 | M36x1.5 | 31.6 | 175 | 102.5 |
| 38490-25 | MT4 | φ18 | M36x1.5 | 31.6 | 175 | 102.5 |
| 38490-30 | MT4 | φ18 | M36x1.5 | 31.6 | 200 | 102.5 |
| 38490-35 | MT5 | φ18 | M48X1.5 | 44.7 | 217 | 128.5 |
| 38490-40 | MT6 | φ18 | M68x1.5 | 63.8 | 290 | 129.5 |
| 38490-45 | MT6 | φ35 | M68x1.5 | 63.8 | 290 | 182 |
。
單位：mm

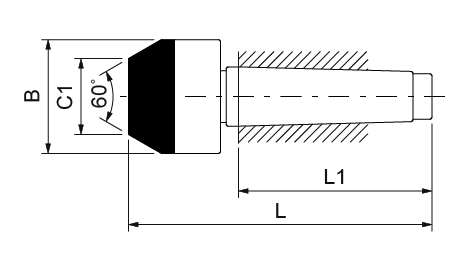

| 訂購編號 | 型號 | B | C1 | L | L1 |
| 38485-05 | MT2 | φ40 | φ20 | 105 | 64 |
| 38485-10 | MT2 | φ60 | φ40 | 105 | 64 |
| 38485-15 | MT3 | φ40 | φ20 | 125 | 81 |
| 38485-20 | MT3 | φ60 | φ40 | 125 | 81 |
| 38485-25 | MT4 | φ60 | φ20 | 160 | 102.5 |
| 38485-30 | MT4 | φ60 | φ40 | 160 | 102.5 |
| 38485-35 | MT4 | φ60 | φ60 | 160 | 102.5 |
| 38485-40 | MT5 | φ60 | φ20 | 200 | 129.5 |
| 38485-45 | MT5 | φ60 | φ40 | 200 | 129.5 |
| 38485-50 | MT5 | φ60 | φ60 | 200 | 129.5 |
