产品详情
台湾米其林38520 重負荷頂針

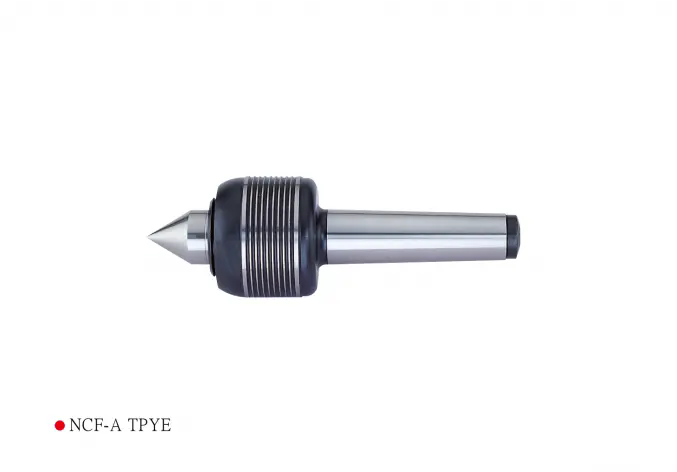

型号：NCF-MT3A / NCF-MT4A / NCF-MT5A / NCF-MT3B / NCF-MT4B / NCF-MT5B / NCFP-MT4 / NCFP-MT5
● 此頂針適用於CNC車床具有防水性。
● 心軸使用合金工具鋼之材質，經真空熱處理HRC60˚±1˚ 具高剛性 及耐磨性。
● 使用圓筒滾椎軸承、止推軸承及深溝滾珠軸承之組合。

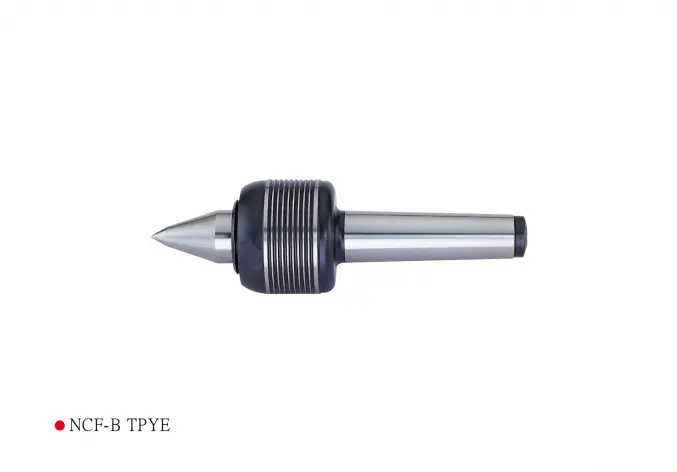

● NCF-B型適合小型工作物之加工切削用。
單位：mm
| 訂購編號 | 型號 | A | B | C | D | D1 | d | L | θ | 精度 | 最高轉速 (RPM) | 重量 (kg) |
| 38520-05 | NCF-MT3A | 38 | 50 | 86 | 53 | 30 | - | 174 | 60° | 0.003 | 6000 | 1.3 |
| 38520-10 | NCF-MT4A | 45 | 60 | 108 | 68 | 32 | - | 213 | 60° | 0.003 | 5500 | 2.5 |
| 38520-15 | NCF-MT5A | 52 | 70 | 136 | 87 | 40 | - | 258 | 60° | 0.003 | 4000 | 4.7 |
| 38520-20 | NCF-MT3B | 52 | 50 | 86 | 53 | 25 | 10 | 188 | 60° | 0.003 | 6000 | 1.3 |
| 38520-25 | NCF-MT4B | 55 | 60 | 108 | 68 | 32 | 12 | 223 | 60° | 0.003 | 5500 | 2.5 |
| 38520-30 | NCF-MT5B | 67 | 70 | 136 | 87 | 40 | 14 | 273 | 60° | 0.003 | 4000 | 4.7 |
| 38520-35 | NCFP-MT4 | 29 | 64 | 108 | 68 | 32 | - | 201 | 60° | 0.005 | 5500 | 2.8 |
| 38520-40 | NCFP-MT5 | 37 | 70 | 136 | 87 | 40 | - | 243 | 60° | 0.005 | 4000 | 5.0 |
