产品详情
台湾米其林36080 分割工作頭
型号：CS-6" / CS-8"
● 快速定位分隔板可作2.3.4.6.8.12等份之快速分割。
● 簡易定位為15度為一個單位(24等份)，亦可加購蜂巢板作微量分度使用。
● 可水平或垂直方向使用。
◆ 特別配件:
1.蜂巢板
2.尾座

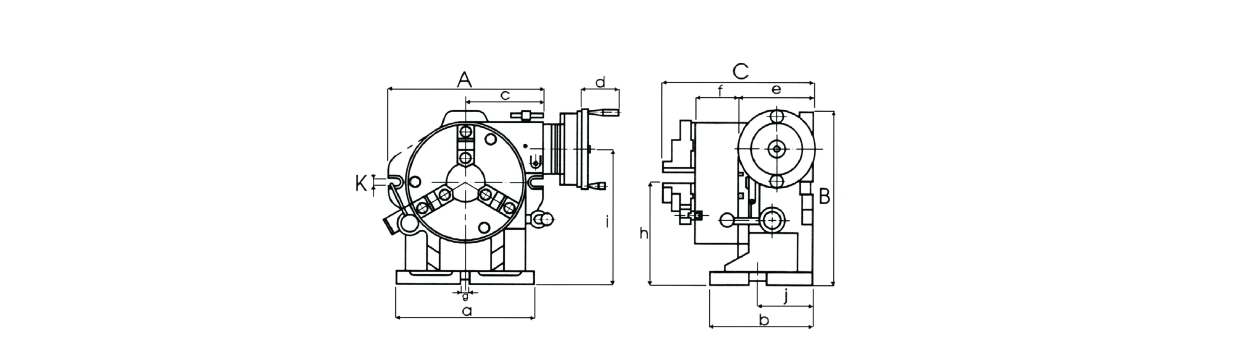

單位：mm
| 訂購編號 | 型號 | A | B | C | a | b | c | d | e | f | g | h | i | j | K | 重量 (kg) | |||||
| 36080-05 | CS-6n | 250 | 235 | 221 | 220 | 150 | 184 | 82 | 112 | 66 | 16 | 123 | 186 | 80 | 18 | 48 | |||||
| 36080-15 | CS-8n | 310 | 285 | 243 | 225 | 160 | 195 | 100 | 125 | 75 | 16 | 155 | 241 | 90 | 18 | 70 | |||||
單位：mm
| 型號 | 夾盤 | 面盤 | ||||
| 外徑 | 內徑把握 | 外徑把握 | 內徑 | 外徑 | 厚度 | |
| CS-6" | 167 | 4-42 | 10-156 | 44 | 203 | 50 |
| CS-8" | 210 | 4-62 | 10-180 | 63 | 254 | 58 |
