台湾米其林35405 直角基座
型号：BP24-180100-0300-12 / BP24-230100-0400-12 / BP24-280100-0500-12 / BP24-180100-0300-16 / BP24-230100-0400-16 / BP24-280100-0500-16
● 材質:FC30，熱處理:燒鈍。
● 適用於立式MC及臥式MC。
● 以孔定位方式，利用標準化治具零件，可快速組立完成一套符合需要之治具。

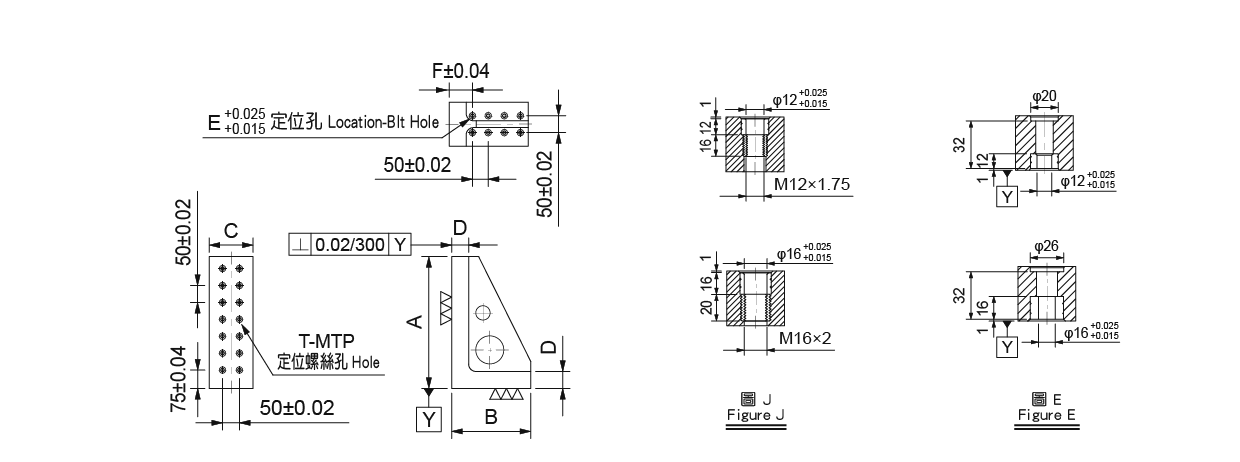

單位：mm
| 訂購編號 | 型號 | A | B | C | D | E | F | T | MTP | 定位孔數 | 重量(kg) | |
| 35405-05 | BP24-180100-0300-12 | 300 | 180 | 100 | 40 | φ12 | 55 | φ12 | M12 | 10 | 6 | 12 |
| 35405-10 | BP24-230100-0400-12 | 400 | 230 | 100 | 40 | φ12 | 55 | φ12 | M12 | 14 | 8 | 19 |
| 35405-15 | BP24-280100-0500-12 | 500 | 280 | 100 | 40 | φ12 | 55 | φ12 | M12 | 18 | 10 | 23 |
| 35405-20 | BP24-180100-0300-16 | 300 | 180 | 100 | 40 | φ16 | 55 | φ16 | M16 | 10 | 6 | 13 |
| 35405-25 | BP24-230100-0400-16 | 400 | 230 | 100 | 40 | φ16 | 55 | φ16 | M16 | 14 | 8 | 20 |
| 35405-30 | BP24-280100-0500-16 | 500 | 280 | 100 | 40 | φ16 | 55 | φ16 | M16 | 18 | 10 | 24 |
