台湾米其林35395 直角基座
型号：BP22-220300-0300-14 / BP22-300400-0400-14 / BP22-350500-0500-14 / BP22-450630-0630-14 / BP22-550800-0800-14 / BP22-220300-0300-18 / BP22-350500-0500-18 / BP22-450630-0630-18 / BP22-550800-0800-18
● 材質:FC30，熱處理:燒鈍。
● 適用於臥式MC。
● 以T型溝定位方式，利用標準化治具零件，可快速組立完成一套符合需要之治具。

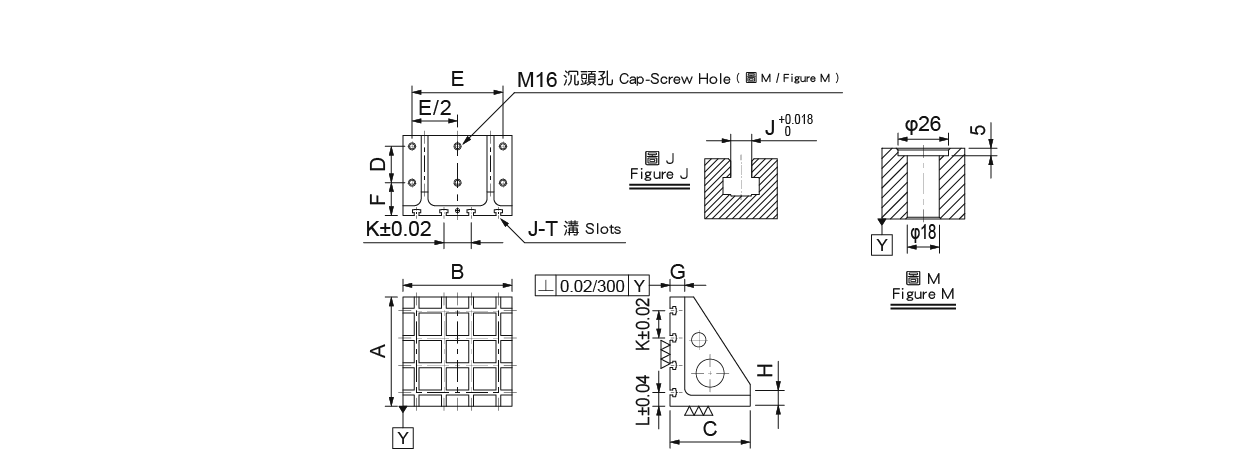

單位：mm
| 訂購編號 | 型號 | A | B | C | D | E | F | G | H | J | K | L | 定位孔數 | 重量(kg) |
| 35395-05 | BP22-220300-0300-14 | 300 | 300 | 220 | 100 | 250 | 90 | 60 | 30 | 14 | 100 | 50 | 6 | 53 |
| 35395-10 | BP22-300400-0400-14 | 400 | 400 | 300 | 160 | 320 | 90 | 60 | 30 | 14 | 100 | 50 | 6 | 101 |
| 35395-15 | BP22-350500-0500-14 | 500 | 500 | 350 | 200 | 400 | 90 | 60 | 35 | 14 | 100 | 50 | 6 | 170 |
| 35395-20 | BP22-450630-0630-14 | 630 | 630 | 450 | 250 | 500 | 100 | 65 | 40 | 14 | 125 | 65 | 6 | 295 |
| 35395-25 | BP22-550800-0800-14 | 800 | 800 | 550 | 320 | 640 | 115 | 75 | 45 | 14 | 150 | 100 | 6 | 566 |
| 35395-30 | BP22-220300-0300-18 | 300 | 300 | 220 | 100 | 250 | 90 | 60 | 30 | 18 | 100 | 50 | 6 | 51 |
| 35395-35 | BP22-300400-0400-18 | 400 | 400 | 300 | 160 | 320 | 90 | 60 | 30 | 18 | 100 | 50 | 6 | 96 |
| 35395-40 | BP22-350500-0500-18 | 500 | 500 | 350 | 200 | 400 | 90 | 60 | 35 | 18 | 100 | 50 | 6 | 162 |
| 35395-45 | BP22-450630-0630-18 | 630 | 630 | 450 | 250 | 500 | 110 | 65 | 40 | 18 | 125 | 65 | 6 | 285 |
| 35395-50 | BP22-550800-0800-18 | 800 | 800 | 550 | 320 | 640 | 115 | 75 | 45 | 18 | 150 | 100 | 6 | 555 |
