台湾米其林35390 直角基座
型号：BP21-220300-0300-12 / BP21-280400-0400-12 / BP21-340500-0500-12 / BP21-435630-0630-12 / BP21-525800-0800-12 / BP21-220300-0300-12 / BP21-280400-0400-16 / BP21-340500-0500-16 / BP21-435630-0630-16 / BP21-525800-0800-16
● 材質:FC30，熱處理:燒鈍。
● 適用於臥式MC。
● 以孔定位方式，利用標準化治具零件，可快速組立完成一套符合需要之治具

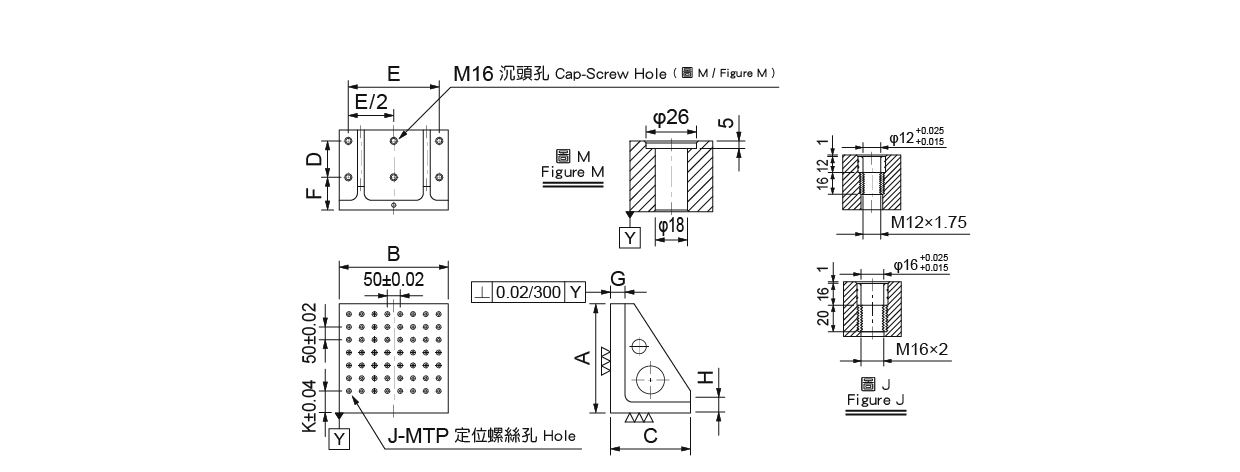

單位：mm
| 訂購編號 | 型號 | A | B | C | D | E | F | G | H | J | K | MTP | 定位孔數 | 重量(kg) | |
| 35390-05 | BP21-220300-0300-12 | 300 | 300 | 220 | 100 | 250 | 90 | 40 | 30 | φ12 | M12 | 75 | 30 | 6 | 50 |
| 35390-10 | BP21-280400-0400-12 | 400 | 400 | 280 | 160 | 320 | 90 | 40 | 30 | φ12 | M12 | 75 | 56 | 6 | 87 |
| 35390-15 | BP21-340500-0500-12 | 500 | 500 | 340 | 200 | 400 | 90 | 50 | 35 | φ12 | M12 | 75 | 90 | 6 | 173 |
| 35390-20 | BP21-435630-0630-12 | 630 | 630 | 435 | 250 | 500 | 100 | 50 | 40 | φ12 | M12 | 40 | 144 | 6 | 300 |
| 35390-25 | BP21-525800-0800-12 | 800 | 800 | 525 | 320 | 640 | 115 | 50 | 45 | φ12 | M12 | 75 | 240 | 6 | 477 |
| 35390-30 | BP21-220300-0300-16 | 300 | 300 | 220 | 100 | 250 | 90 | 40 | 30 | φ16 | M16 | 75 | 30 | 6 | 46 |
| 35390-35 | BP21-280400-0400-16 | 400 | 400 | 280 | 160 | 320 | 90 | 40 | 30 | φ16 | M16 | 75 | 56 | 6 | 85 |
| 35390-40 | BP21-340500-0500-16 | 500 | 500 | 340 | 200 | 400 | 90 | 50 | 35 | φ16 | M16 | 75 | 90 | 6 | 170 |
| 35390-45 | BP21-435630-0630-16 | 630 | 630 | 435 | 250 | 500 | 110 | 50 | 40 | φ16 | M16 | 40 | 144 | 6 | 295 |
| 35390-50 | BP21-525800-0800-16 | 800 | 800 | 525 | 320 | 640 | 115 | 50 | 45 | φ16 | M16 | 75 | 240 | 6 | 470 |
