产品详情
台湾米其林34181 真空吸盤
型号：MCL-1515 / MCL-1530 / MCL-2020 / MCL-2040 / MCL-2525 / MCL-2550 / MCL-3030 / MCL-3045 / MCL-3060 / MCL-3075 / MCL-4040 / MCL-4060 / MCL-4080 / MCL-40100 / MCL-5050 / MCL-5075 / MCL-50100 / MCL-50125 / MCL-6060 / MCL-6090
● 材質：S55C
● 成品：面盤深層研磨，底座染黑處理
● 特徵：吹氣/線路隱藏
● 面板：深層氮化
● 標準附件：矽膠條φ4×10m
真空吸盤特性：
１．無需真空幫汞抽真空:
● 因採用真空噴射器，只需透過空氣壓縮機便能運轉。
● 機器裡面就算已吸進切削油、切削水或切削屑等，都能將它排出機體外。
● 真空吸盤改良很多次，機簡化。所以故障少，維護方便。
２．任何類型的加工品都可以作得很完整:
● 對於上層面的加工、側面加工、以及研磨作業等都可以做的很好。
● 配合金屬板之運用，可在形狀特殊之物件表面以及側面等加工外，也可以輕易的完成穿孔作業。
３．可隨意調整大小尺寸:
● 視加工物之尺寸而改變組合及調整。
● 可配合加工物之尺寸來設置台座。
４．鍵槽及作業定程器之設置:
● 本體底部設有鍵槽，因此在並排作業時獲得精確的平行度和垂直度。
● 本體側面設置了兩個作業定程器以防來自橫向的衝力。
５．下列各式材料適合在吸著鉗上加工:
● 輕金屬、重金屬、鐵板等。
● 塑料製品、陶瓷，玻璃、鋁、鋁合金、不鏽鋼、木材、石材等非磁性產品而又無通風性之平坦面加工品。
● 形狀小、表面平坦需要較複雜加工之物件。
● 外層表面需要完全加工處理，但又沒有有效方法可以鉗著該加工物品時。
● 傳統的夾持方式會留下痕跡、歪斜、彎曲等之加工物。
● 屬於超薄型而無法在其表層面或側面實施夾持加工時。
● 表層面平坦，但形狀特異之加工物。

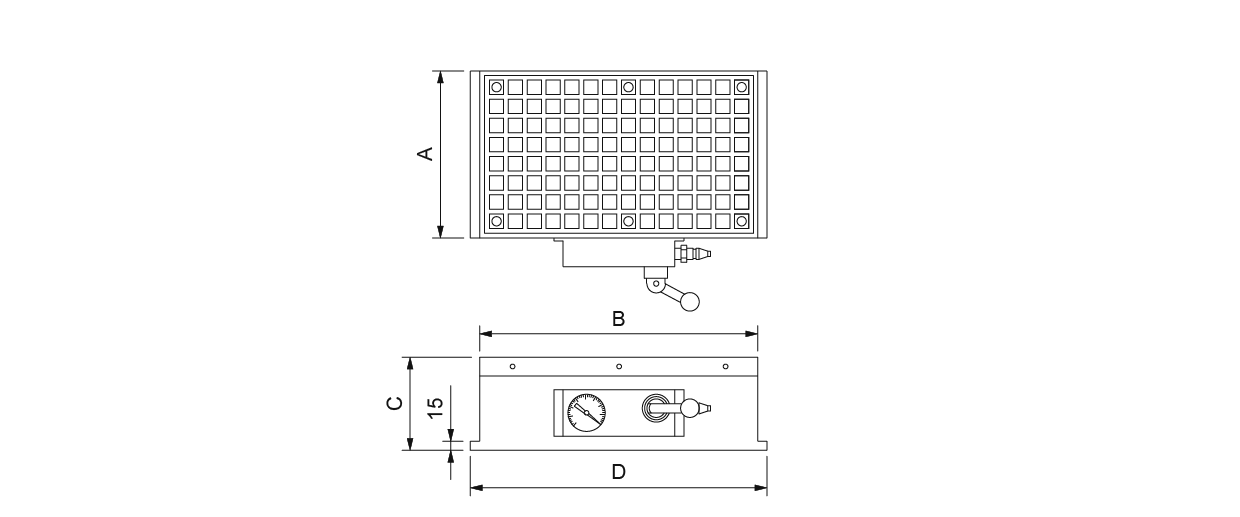

單位：mm
| 訂購編號 | 型號 | A | B | C | D | 吸著力 (kg) | 重量 (kg) |
| 34181-03 | MCL-1515 | 150 | 150 | 60 | 180 | 135 | 4 |
| 34181-06 | MCL-1530 | 150 | 300 | 100 | 330 | 270 | 16 |
| 34181-09 | MCL-2020 | 200 | 200 | 60 | 230 | 240 | 15 |
| 34181-12 | MCL-2040 | 200 | 400 | 100 | 430 | 480 | 35 |
| 34181-15 | MCL-2525 | 250 | 250 | 100 | 280 | 375 | 20 |
| 34181-18 | MCL-2550 | 250 | 500 | 100 | 530 | 750 | 44 |
| 34181-21 | MCL-3030 | 310 | 310 | 100 | 330 | 540 | 45 |
| 34181-24 | MCL-3045 | 300 | 450 | 105 | 480 | 810 | 56 |
| 34181-27 | MCL-3060 | 300 | 600 | 100 | 630 | 1080 | 69 |
| 34181-30 | MCL-3075 | 300 | 750 | 100 | 780 | 1350 | 92 |
| 34181-33 | MCL-4040 | 400 | 400 | 100 | 430 | 960 | 52 |
| 34181-36 | MCL-4060 | 400 | 600 | 100 | 630 | 1440 | 77 |
| 34181-39 | MCL-4080 | 400 | 800 | 100 | 830 | 1920 | 118 |
| 34181-42 | MCL-40100 | 400 | 1000 | 100 | 1030 | 2400 | 130 |
| 34181-45 | MCL-5050 | 500 | 500 | 100 | 530 | 1500 | 78 |
| 34181-48 | MCL-5075 | 500 | 750 | 100 | 780 | 2250 | 95 |
| 34181-51 | MCL-50100 | 500 | 1000 | 100 | 1030 | 3000 | 165 |
| 34181-54 | MCL-50125 | 500 | 1250 | 100 | 1280 | 3750 | 178 |
| 34181-57 | MCL-6060 | 600 | 600 | 100 | 630 | 2160 | 110 |
| 34181-60 | MCL-6090 | 600 | 900 | 100 | 930 | 3240 | 140 |
