台湾米其林33014 精密工具萬力(超特級品)
型号：MCL-VV30 / MCL-VV40 / MCL-VV50 / MCL-VV60
● VV型超精密工具萬力系列採用高級合金鋼製造。

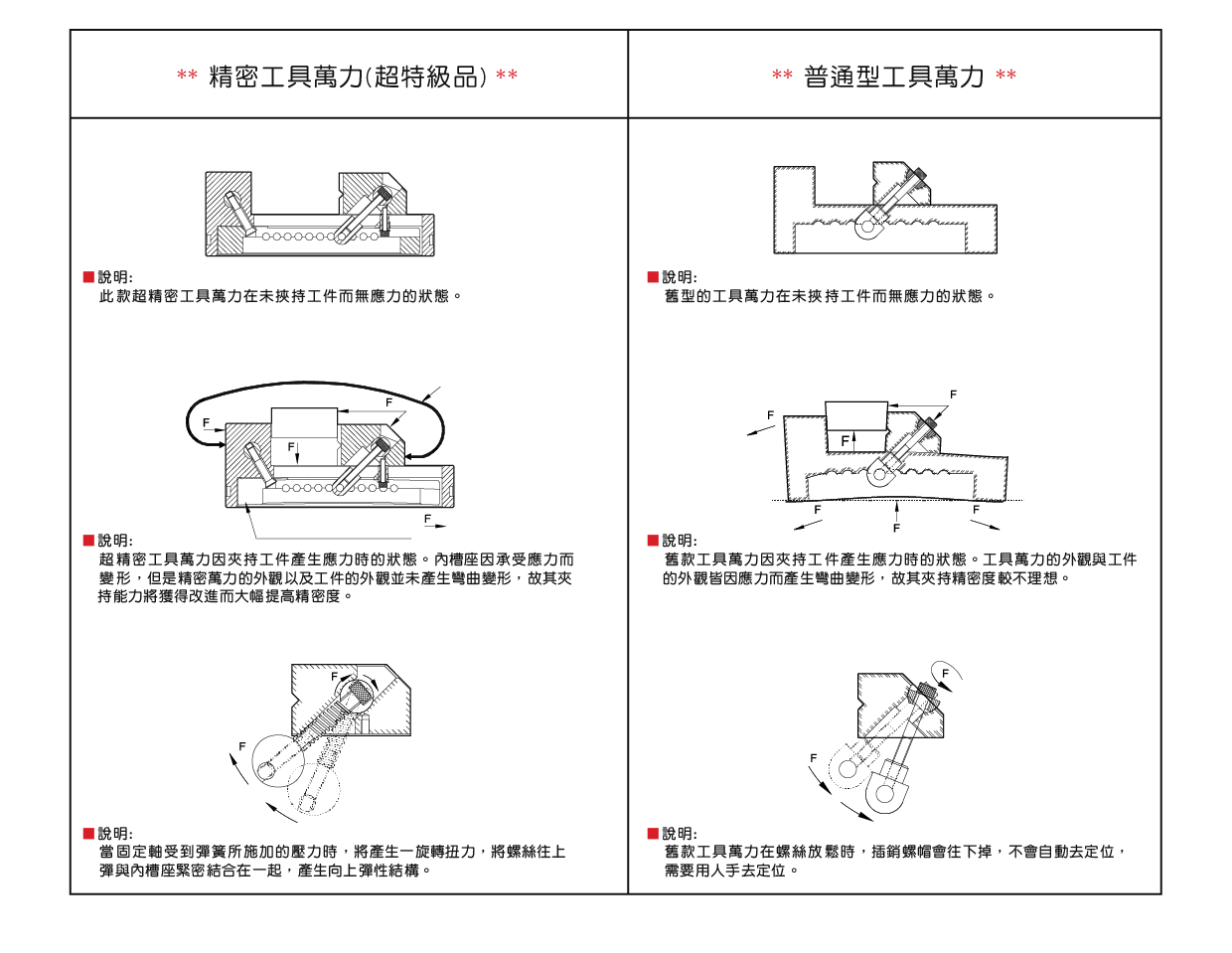

● 特別設計夾持工件時防止主體結構變形，有效的確保工件夾持後工具萬力的精密度。
● 旋轉彈簧活動設計，可輕易快速移動調整挾持位置。
■ 規格:
● 材質：SKS3
● 硬度：HRC58°~60°
● 平行度：100mm/0.003mm內
● 垂直度：100mm/0.004mm內

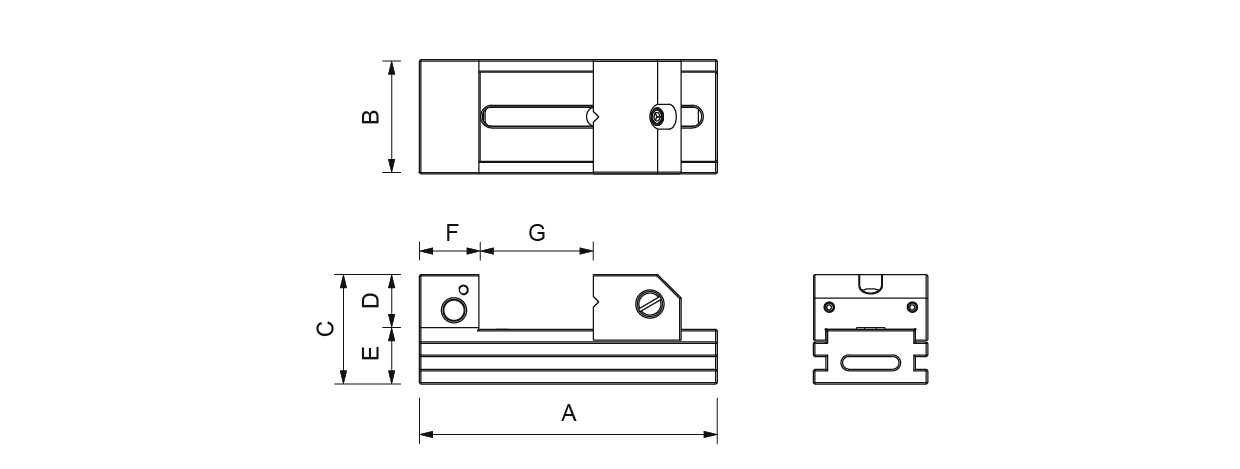

單位：mm
| 訂購編號 | 型號 | A | B | C | D | E | F | G | 重量 (kg) |
| 33014-30 | MCL-VV30 | 190 | 73 | 70 | 35 | 35 | 38 | 0-100 | 4.6 |
| 33014-40 | MCL-VV40 | 230 | 98 | 80 | 40 | 40 | 46 | 0-125 | 11.4 |
| 33014-50 | MCL-VV50 | 300 | 125 | 98 | 48 | 50 | 60 | 0-160 | 18.5 |
| 33014-60 | MCL-VV60 | 350 | 150 | 100 | 50 | 50 | 60 | 0-210 | 24.9 |

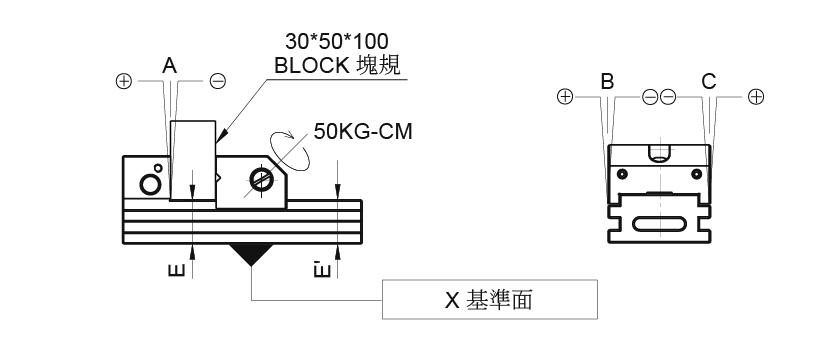

| 檢驗項目 | 公差 | |
| A | 垂直度對 X 基準面 | ±0.004mm |
| B | 垂直度對 X 基準面 | ±0.004mm |
| C | 垂直度對 X 基準面 | ±0.004mm |

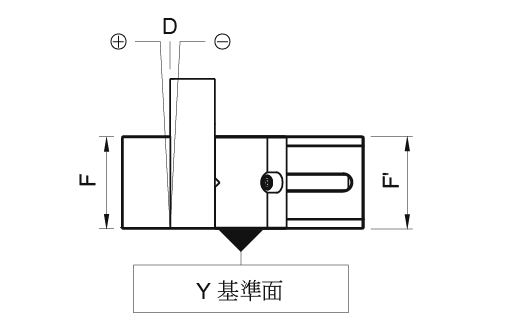

| D | 垂直度對 Y 基準面 | ±0.004mm |
| E | 平行度對 X 基準面 | 0.003mm |
| F | 平行度對 Y 基準面 | 0.003mm |
