成佑高精度油壓內齒拉床 CHI-1010/1013/1015
高精度油壓內齒拉床CHI-1010/1013/1015內齒拉床 (選配:三刀座、自動提刀機構)出力10噸，總行程1500mm，可搭配長拉刀加工較深的齒型，適用於內孔拉削及鍵槽。可依客戶需求搭配自動提刀、自動清刀、夾具、刀具、工件偵測及自動化上下料。拉削是在一次加工中完成複雜形狀的工藝。良好的機械、刀具、治具互相搭配，才能做出高精度的成品。成祐秉持超過三十年經驗，能提供交鑰匙方案以及完整的技術輔導，
全国服务热线：
18913177528
在线咨询
产品详情

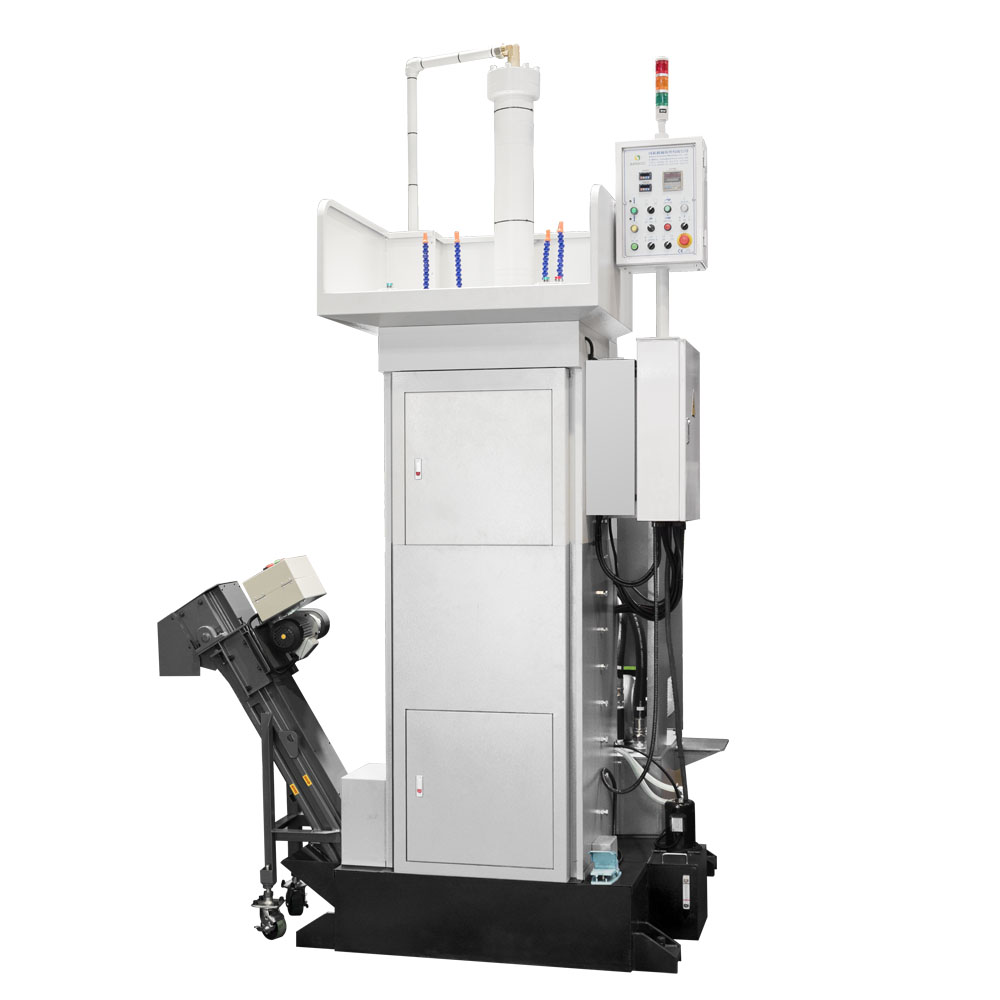

高精度油壓內齒拉床
CHI-1010/1013/1015
內齒拉床 (選配:三刀座、自動提刀機構)
出力10噸，總行程1500mm，可搭配長拉刀加工較深的齒型，適用於內孔拉削及鍵槽。可依客戶需求搭配自動提刀、自動清刀、夾具、刀具、工件偵測及自動化上下料。

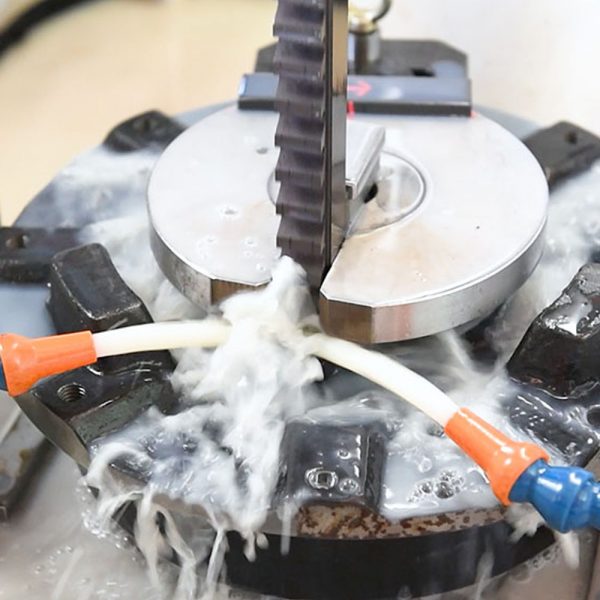

拉削是在一次加工中完成複雜形狀的工藝。良好的機械、刀具、治具互相搭配，才能做出高精度的成品。成祐秉持超過三十年經驗，能提供交鑰匙方案以及完整的技術輔導，不論是內行人或是新手，都可以在成祐拉床上生產出世界級品質的產品。
※詢價時請提供拉削前後圖面，以利規劃最適合您的機型。

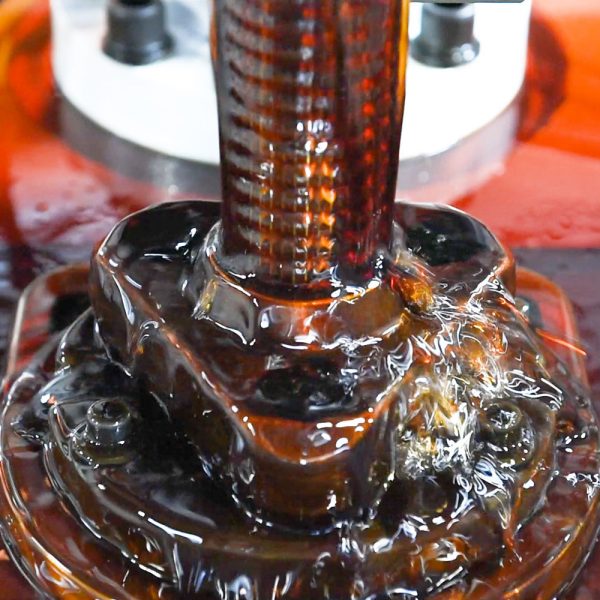

特色：用於加工產品內齒。
複雜外型一次完成，大幅縮短加工時間。
定位精準、拉削速度快、精度高。
高強度機體設計、使用年限長。
30年夾治具設計經驗。
壓力/速度可無段速調整。
可搭配自動上下料機構。
可搭配自動提刀機構。
可依產能需求設計1~3刀座。
可依需求選擇CE規格。
规格：
| 型號 | CHI-0308 | CHI-0510 | CHI-0813 | CHI-1015 | CHI-1516 | CHI-2018 | |
|---|---|---|---|---|---|---|---|
| 拉削能力 | Tom | 3 | 5 | 7.5 | 10 | 15 | 20 |
| 拉削行程 | mm | 800 | 1000 | 1300 | 1500 | 1600 | 1800 |
| 拉削速度 | m/min,60Hz | 3-8 | 3-8 | 3-8 | 3-8 | 3-8 | 3-8 |
| 最大加工孔徑 | mm | ø40 | ø50 | ø80 | ø80 | ø110 | ø110 |
| 最大工件尺寸 | mm | ø300 | ø300 | ø350 | ø420 | ø460 | ø550 |
| 主油壓馬達 | kw | 3.75 (5HP) | 5.625 (7.5HP) | 7.5 (10HP) | 11.25 (15HP) | 18.75 (25HP) | 30 (40HP) |
| 操作平台高度 | mm | 1855 | 2060 | 2330 | 2670 | 2910 | 3210 |
| 機台總高 (含提刀) | mm | 3166 | 3728 | 4407 | 4530 | 5390 | 5800 |
| 機台總高度(不含提刀) | mm | 2500 | 3018 | 3530 | 4097 | 4915 | 5200 |
| 機台總重 | kg | 3000 | 4000 | 5500 | 7000 | 10000 | 12000 |
*另有25-100噸油壓拉床機型，可依需求客製。
