成佑油壓內齒拉床CHI-8022

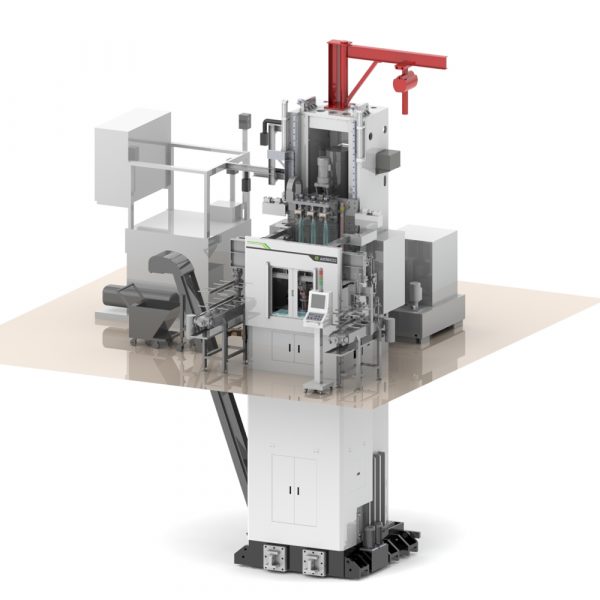

內齒拉床 (選配:CE鈑金護罩、電動天車、加長磁吸式鐵屑輸送機) 出力80噸，總行程2200mm，適用於內孔拉削及鍵槽，可搭配長拉刀在工件上加工出較深的齒型。可依客戶需求搭配自動提刀、自動清刀、夾具、刀具、工件偵測及自動化上下料。機台旁亦可依需求加裝電動天車方便懸吊工件與刀具。

全国服务热线：

18913177528

在线咨询

产品详情

油壓內齒拉床自動化80 Ton 2200 mm

CHI-8022

內齒拉床 (選配:CE鈑金護罩、電動天車、加長磁吸式鐵屑輸送機)

出力80噸，總行程2200mm，適用於內孔拉削及鍵槽，可搭配長拉刀在工件上加工出較深的齒型。可依客戶需求搭配自動提刀、自動清刀、夾具、刀具、工件偵測及自動化上下料。機台旁亦可依需求加裝電動天車方便懸吊工件與刀具。

拉削是在一次加工中完成複雜形狀的工藝。良好的機械、刀具、治具互相搭配，才能做出高精度的成品。成祐秉持超過三十年經驗，能提供交鑰匙方案以及完整的技術輔導，不論是內行人或是新手，都可以在成祐拉床上生產出世界級品質的產品。

※詢價時請提供拉削前後圖面，以利規劃最適合您的機型。

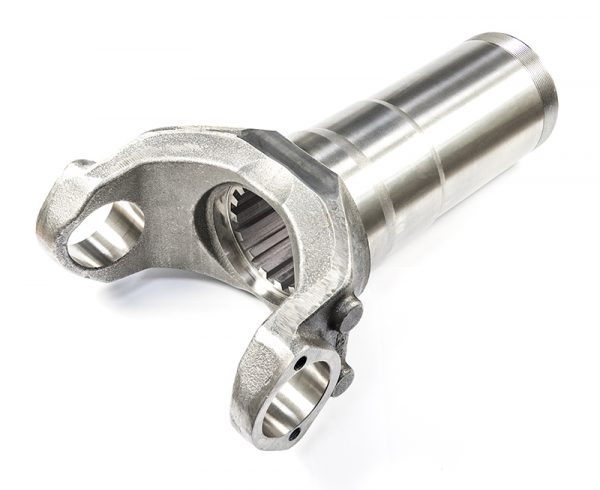

用於加工產品內齒。
複雜外型一次完成，大幅縮短加工時間。
定位精準、拉削速度快、精度高。
高強度機體設計、使用年限長。
30年夾治具設計經驗。
壓力/速度可無段速調整。
可搭配自動上下料機構。
可搭配自動提刀機構。
可依產能需求設計1~3刀座。
可依需求選擇CE規格。

型號		CHI-0308	CHI-0510	CHI-0813	CHI-1015	CHI-1516	CHI-2018
拉削能力	Tom	3	5	7.5	10	15	20
拉削行程	mm	800	1000	1300	1500	1600	1800
拉削速度	m/min,60Hz	3-8	3-8	3-8	3-8	3-8	3-8
最大加工孔徑	mm	ø40	ø50	ø80	ø80	ø110	ø110
最大工件尺寸	mm	ø300	ø300	ø350	ø420	ø460	ø550
主油壓馬達	kw	3.75 (5HP)	5.625 (7.5HP)	7.5 (10HP)	11.25 (15HP)	18.75 (25HP)	30 (40HP)
操作平台高度	mm	1855	2060	2330	2670	2910	3210
機台總高 (含提刀)	mm	3166	3728	4407	4530	5390	5800
機台總高度(不含提刀)	mm	2500	3018	3530	4097	4915	5200
機台總重	kg	3000	4000	5500	7000	10000	12000

*另有25-100噸油壓拉床機型，可依需求客製。
