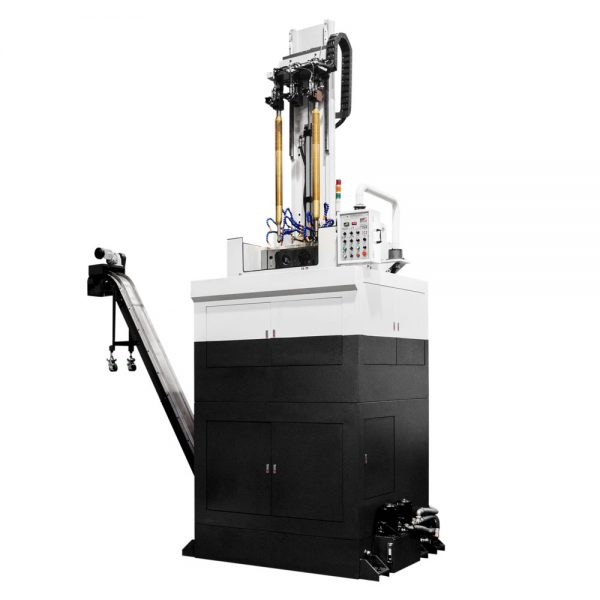

成佑25噸高精度大型油壓內齒拉床 CHI-2516
CHI-2516 內齒拉床，出力25噸，總行程1600mm，適用於大型工件的內孔拉削或鍵槽拉削，一次加工40秒內可產出1~3個工件。
全国服务热线：
18913177528
在线咨询
产品详情
25噸高精度大型油壓內齒拉床 倒檔接合套加工實例
CHI-2516
CHI-2516 內齒拉床，出力25噸，總行程1600mm，適用於大型工件的內孔拉削或鍵槽拉削，一次加工40秒內可產出1~3個工件。
用於加工產品內齒。
複雜外型一次完成，大幅縮短加工時間。
定位精準、拉削速度快、精度高。
高強度機體設計、使用年限長。
30年夾治具設計經驗。
壓力/速度可無段速調整。
可搭配自動上下料機構。
可搭配自動提刀機構。
可依產能需求設計1~3刀座。
可依需求選擇CE規格。
| 型號 | CHI-0308 | CHI-0510 | CHI-0813 | CHI-1015 | CHI-1516 | CHI-2018 | |
|---|---|---|---|---|---|---|---|
| 拉削能力 | Tom | 3 | 5 | 7.5 | 10 | 15 | 20 |
| 拉削行程 | mm | 800 | 1000 | 1300 | 1500 | 1600 | 1800 |
| 拉削速度 | m/min,60Hz | 3-8 | 3-8 | 3-8 | 3-8 | 3-8 | 3-8 |
| 最大加工孔徑 | mm | ø40 | ø50 | ø80 | ø80 | ø110 | ø110 |
| 最大工件尺寸 | mm | ø300 | ø300 | ø350 | ø420 | ø460 | ø550 |
| 主油壓馬達 | kw | 3.75 (5HP) | 5.625 (7.5HP) | 7.5 (10HP) | 11.25 (15HP) | 18.75 (25HP) | 30 (40HP) |
| 操作平台高度 | mm | 1855 | 2060 | 2330 | 2670 | 2910 | 3210 |
| 機台總高 (含提刀) | mm | 3166 | 3728 | 4407 | 4530 | 5390 | 5800 |
| 機台總高度(不含提刀) | mm | 2500 | 3018 | 3530 | 4097 | 4915 | 5200 |
| 機台總重 | kg | 3000 | 4000 | 5500 | 7000 | 10000 | 12000 |
*另有25-100噸油壓拉床機型，可依需求客製。
*以上規格僅供參考，詳細規格以報價單為準。
加工案例分享

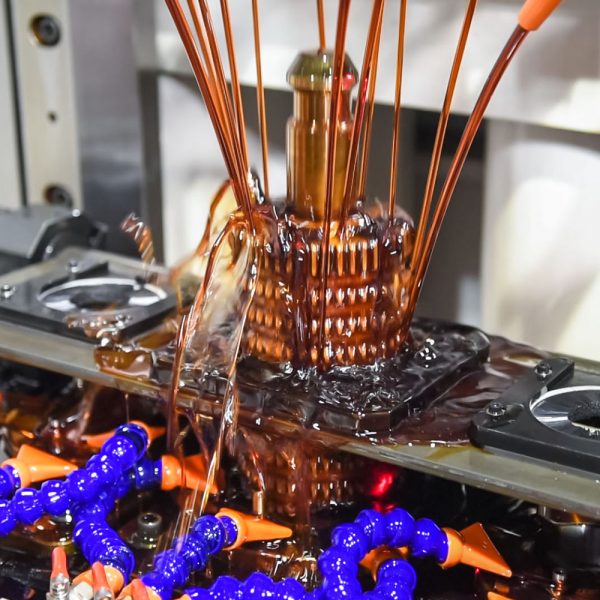

以下畫面來自知名國際齒輪加工廠，產品為汽車變速箱裡面的倒檔接合套。隨著終端用戶對品質的要求不斷提升，客戶在採購設備時也特別注意拉削完成之後的精度表現。使用成祐精機的拉床加工後，加工齒輪量測精度落在DIN7級，交機兩年後再次走訪客戶工廠，客戶對設備使用非常滿意，並陸續向成祐精機添購拉床設備。
本客戶在拉床上搭配的選配項目：
三刀座
自動提刀機構
自動清刀機構
加長型磁吸式鐵屑輸送機
油冷卻機
切削液冷卻機
內齒拉床是一種適合大量加工的金屬切削設備，搭配拉刀一次性完成工件內孔齒型或鍵槽，常見於手工具、五金零件、汽機車、航太產業等特殊零件。可大幅縮短加工時間，拉削完工件精度高，可依客戶需求客製特殊夾具、增加刀座、訂製刀具等。
成祐拉床主結構經繁瑣製程處理及手工鏟花，精密度與耐用度備受肯定。機械設計、硬體組裝、控制系統裝配、軟體撰寫均自主完成，全程進行嚴格品質管控。
齒輪檢測表
