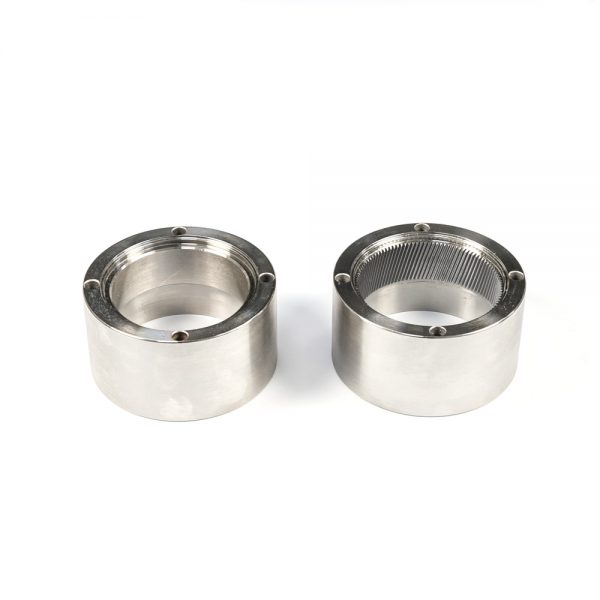

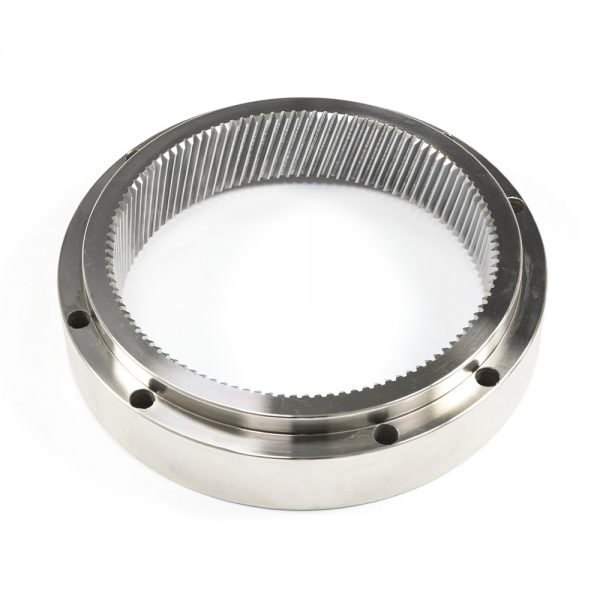

成祐的CNC螺旋拉床是專為生產各種角度的螺旋內齒工件所打造。有了這台設備，您可以讓即使技術能力不高的任何人都做出高度複雜的螺旋齒工件，並且具有良好的精度以及加工表面。 全機台灣製造，機台本體、主要部件，以及操作系統的電控及軟體均由成祐一條龍完成。加工定位部分搭配海德漢光學尺做位置及角度的回饋，在馬達與控制系統部分，Mitsubishi為標準配備，客戶也可依需求選擇搭配Fanuc系統。 本機型的標準規格為CHX-1015，具有10噸的拉削出力以及1500 mm的加工行程，適用於模數0.8以下的大部分工件
产品详情
CNC螺旋拉床
CHX-1015
全機CNC控制，拉削時刀具旋轉，工作平台向上移動。作業員站在地面即可操作、機台佔空間較小、機台不動作時無耗電、不同刀具與工件可在人機介面中分別管理。
出力10噸，總行程1500mm，適用於工件內孔螺旋拉削。自動提刀、自動清刀、夾具、鐵屑輸送機均為標準配備。另可依客戶需求設計刀具及自動化上下料。
拉削是在一次加工中完成複雜形狀的工藝。良好的機械、刀具、治具互相搭配，才能做出高精度的成品。成祐秉持超過三十年經驗，能提供交鑰匙方案以及完整的技術輔導，不論是內行人或是新手，都可以在成祐拉床上生產出世界級品質的產品。
√ 螺旋角度可透過CNC控制，精準且便利

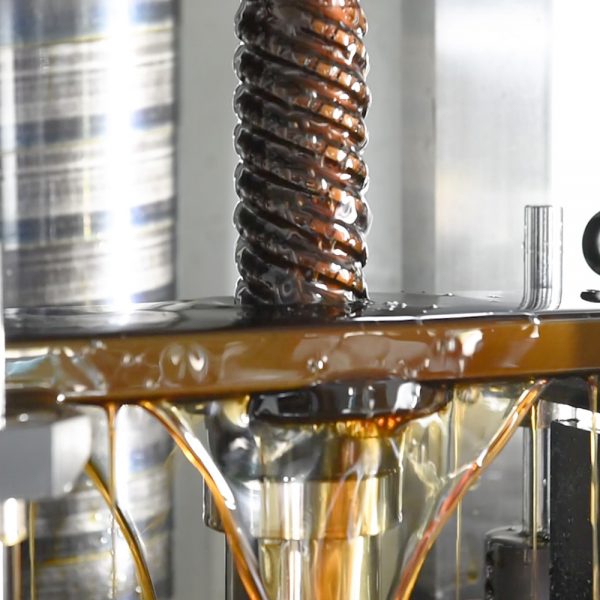

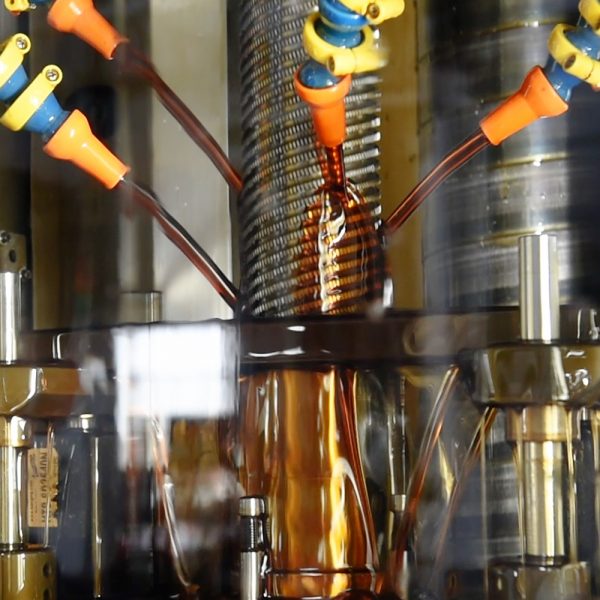

√ 平台向上，刀具同步旋轉完成螺旋拉削，所有螺旋齒一次完成
√ 伺服馬達搭配滾珠螺桿，速度穩定，震動小
√ 較傳統油壓拉床刀具壽命增加20%、省電40%以上、無液壓循環油較為環保
√ 可於低面操作機台，不需挖地坑、爬樓梯，整合自動化產線更方便
√ 提刀扶刀功能可減少刀具震動，並有效提升產品尺寸精度
√ 操作方便並能提供機台訊息判讀
√ 自動退刀 / 自動上刀功能，更換拉刀方便且安全
√ 電控式拉刀頭提刀頭能精準控制夾頭開放

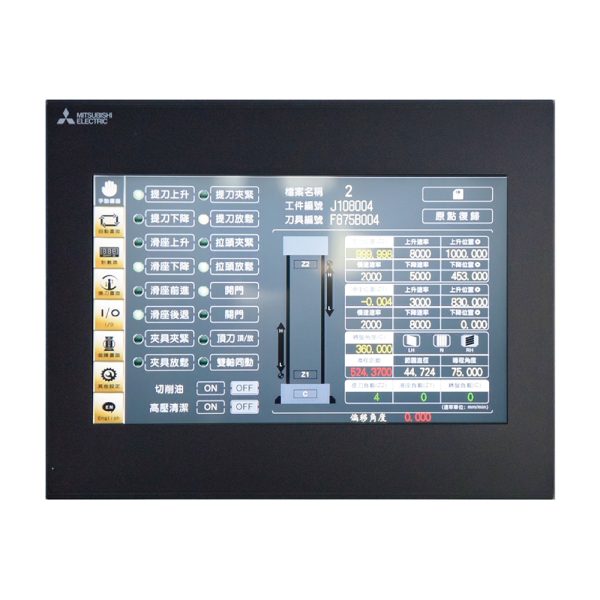

√ 拉削速度、加工行程、左、右斜齒輪、正齒輪、節圓直徑、導程角度皆可透過人機介面輸入設定
√ 控制系統提供MITSUBISHI、FANUC、AB、SIEMENS
| 型號 | CHX-1015 | CHX-1018 | |
|---|---|---|---|
| 拉削能力 | Tom | 10 | 15 |
| 最大拉削 | mm | 1500 | 1800 |
| 拉削速度 | m/min,60Hz | 2-8 | 2-8 |
| 提刀回程速度 | m/min,60Hz | 8 | 8 |
| 平台回程速度 | m/min,60Hz | 12 | 15 |
| 最大工件尺寸 | mm | Φ190 | Φ190 |
| 最大加工螺旋角 | degree | 60° | 60° |
| 最小設定角度 | degree | 0.001° | 0.001° |
| 工作平台高 | mm | 1320 | 1600 |
| 主馬達 | kw | 11 | 15 |
| 機台高度 H | mm | 4200 | 5200 |
| 佔地面積 (WxL) | mm | 2030*2900 | 2500*3000 |
* 以上規格僅供參考，本公司保留一切修改權利。
為何選擇成祐精機的伺服上升拉床?
受到全球超過30個國家肯定，並擁有三十多年經驗。我們的客戶遍佈航太、汽機車、齒輪、自行車、手工具、鎖具、閥門油壓零件、電子零件及各類五金等產業。我們擁有完整拉床解決方案，其中包含了CNC螺旋拉床、伺服上升式拉床、油壓內齒拉床、油壓外齒拉床。設備本身可依客戶需求提供不同噸數、不同行程。專業的團隊能快速回應各種客製化的機構、夾具、刀具以及自動化整合需求。
出貨前檢測服務的品質保證
我們為您提供完整的工件檢測服務，包含三次元Mitutoyo CRYSTA-Apex S500、Mitutoyo二次元高度儀、Mitutoyo表面粗度儀、洛氏硬度試驗機、正像投影機……等等。在出廠前做最妥善的加工精度驗證。
最嚴格的出廠品質，最安心的原廠保固
我們承諾在正常使用下「12個月全機保固服務」，提供保修服務、專業諮詢、故障排除。 成祐精機堅持使用正廠零組件並嚴格把關所有出廠品質，並由通過原廠認證的工程師來進行維護，我們比任何人都更在乎每一台設備能夠每天運作順暢並且安全無虞。
