鑄件採米漢納鑄鐵。機頭形式: -皮帶式有段頭(SHB) 變頻式無段頭(CHB)。10段60HZ70-125-190-285-420-600-1025-1530-2200-3350(RPM)50HZ58-110-165-240-360-500-870-1290-1900-2780 (RPM)20段50HZ2P116-220-330-480-720-1000-1740-2580-3800-5560(

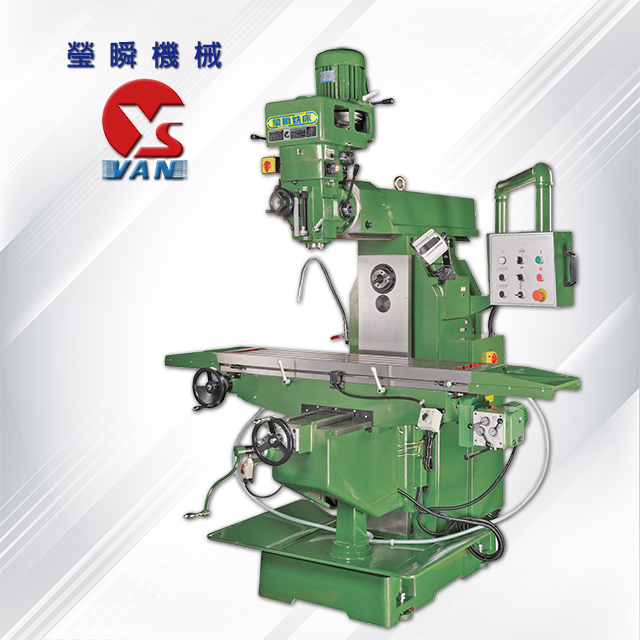

产品详情
鑄件採米漢納鑄鐵。
機頭形式:
-皮帶式有段頭(SHB) 變頻式無段頭(CHB)。
| 10段 | ||
| 60HZ | 70-125-190-285-420-600-1025-1530-2200-3350(RPM) | |
| 50HZ | 58-110-165-240-360-500-870-1290-1900-2780 (RPM) | |
| 20段 | ||
| 50HZ | 2P | 116-220-330-480-720-1000-1740-2580-3800-5560(RPM) |
| 4P | 58-110-165-240-360-500-870-1290-1900-2780 (RPM) | |
-變頻式無段頭採用安川(YASKAWA)變頻器。
主軸是由SCM440合金鋼一體成型加工而成， 經過調質， 高週波和精密研磨。
主軸最高轉速可達5560rpm。
使用B型皮帶驅動設計。
專利的快速換擋機構，使用一次到位設計且延長使用壽命。
三軸軸滑道經硬化熱處理，精密研磨；X/Y軸貼附耐磨片。
Y/Z軸採用方型滑道設計。
Y軸螺桿鎖固把手設計，降低切削打滑問題 。
X/Y軸採用精密滾珠螺桿。
橫銑主軸機構。
| 9段 | ||
| 60HZ | 92-204-241-251-536-590-660-1311-1614(RPM) | |
| 50HZ | 73-163-193-201-428-471-527-1056-1288(RPM) | |
刀桿托架。
| 機型 | 單位 | YSM-26SHB | YSM-26CHB | ||
| 行程 | |||||
| 左右行程(手動/自動) | mm | 1000 | |||
| 前後行程(手動/自動) | mm | 400 | |||
| 升降行程(手動/自動) | mm | 470 | |||
| 滑道形式X/Y/Z | type | △ / □ / □ | |||
| 主軸行程 | mm | 140 | |||
| 伸出臂行程 | mm | 700 | |||
| 伸出臂迴轉角度 | degree | 360 | |||
| 主軸左右/前後傾斜角度 | degree | ±45/固定 | |||
| 主軸鼻端至工作台距離 | mm | 100-570 | |||
| 主軸中心至滑道面距離 | mm | 180-880 | |||
| 工作臺 | |||||
| 工作臺面積 | mm | 1370x300 | |||
| T型槽(寬x槽數x間距) | mm | 16x3x70 | |||
| 工作臺載重 | kg | 300 | |||
| 主軸 | |||||
| 機頭形式 | type | 10/20段變速 | 無段變頻 | ||
| 主軸轉速 | 60Hz | rpm | 70-3350(10) | 55-3600 | |
| 50Hz | rpm | 50-2780(10) | |||
| rpm | 58-5560(20) | ||||
| 主軸進給/每轉 | mm/rev | 0.04/0.08/0.15 | |||
| 立主軸/橫主軸錐孔斜度 | type | NT40 | |||
| 齒管直徑 | mm | 105 | |||
| 橫式主軸轉速 | 60HZ | rpm | 92-1614 (9 段) (選配.變頻 60-1400) 73-1288 (9 段) | ||
| 50HZ | |||||
| 電動機 | |||||
| 立主軸/橫主軸馬達 | HP | 5 | |||
| 左右馬達-X軸 | HP | 1/2 | |||
| 昇降馬達-Z軸 | HP | 1/2 | |||
| 自動進給 | |||||
| 左右進給速度 | mm/min | 30-1300(9段) | |||
| 昇降進給速度 | mm/min | 345 | |||
| 機械尺寸 | |||||
| 佔地面積(長x寬x高) | mm | 2270x3100x2520 | |||
| 包裝尺寸(長x寬x高) | mm | 1800x2200x2100 | |||
| 機械淨重 | kg | 2200 | |||
| 機械毛重 | kg | 2400 | |||

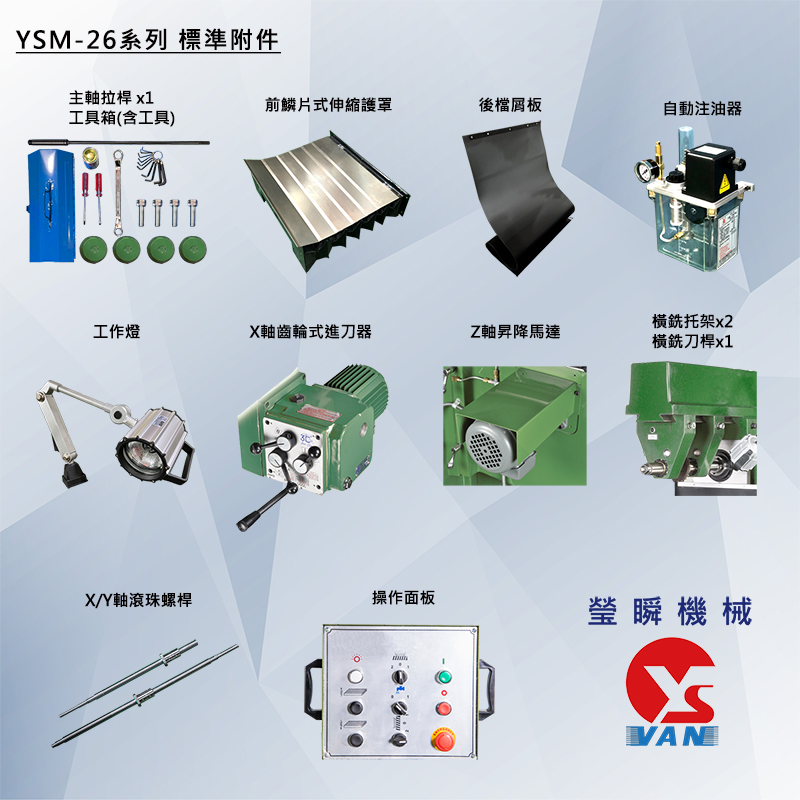

<標準附件>
主軸拉桿
工具箱(含工具)
前鱗片式伸縮護罩(Y軸)
後檔屑板(Y軸)
工作燈
自動注油器
X軸齒輪式進刀器
Z軸昇降馬達
懸吊式操作面板
電氣箱
X/Y軸滾珠螺桿
橫銑托架x2個
橫銑刀桿x1(25.4或27mm)

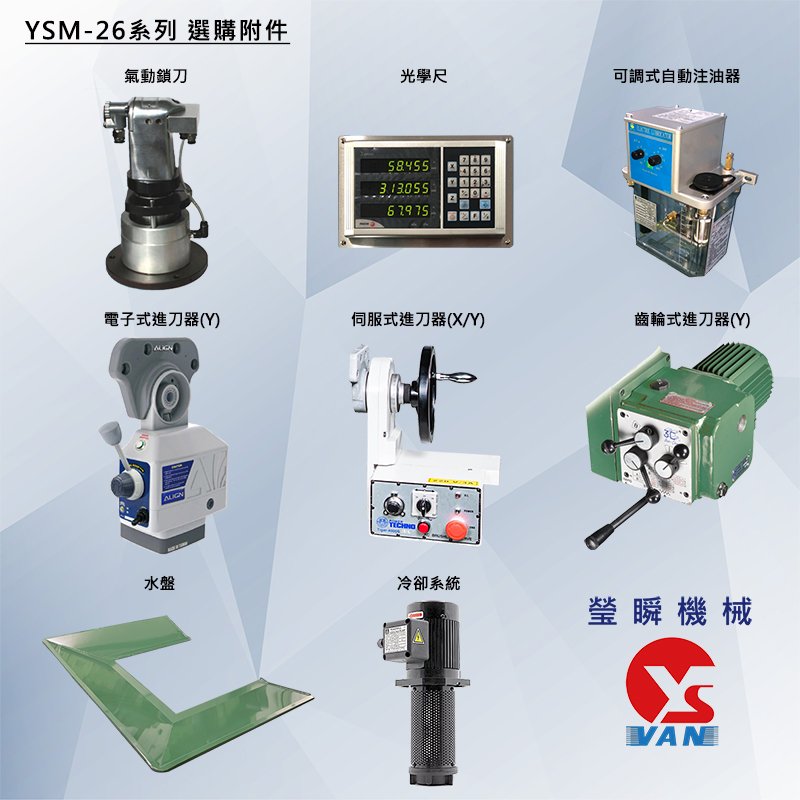

<選購附件>
氣動鎖刀
電子式進刀器(Y)
伺服式進刀器(X/Y)
齒輪式進刀器(Y)
光學尺
可調式自動注油器
冷卻系統(泵浦 1/8HP)
水盤
