产品详情

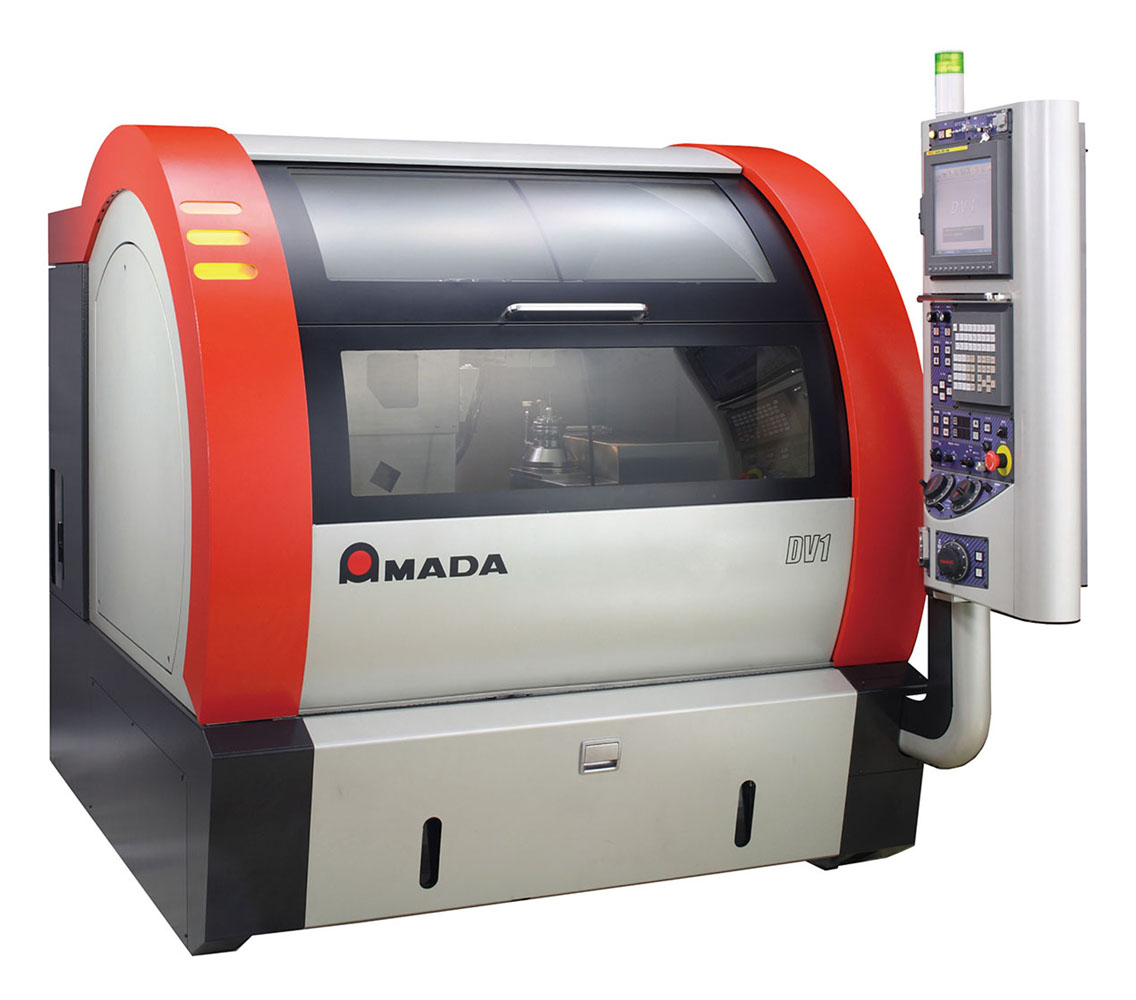

DV-1
图解式曲线磨床
小型化、无需胶片、全自动的第3代曲线磨床
图解式曲线磨床DV-1是使用CCD相机实现自动在线测量和自动修整加工的最新数字机床。解决了以往使用投影仪时难以处理的品质不均、超微细工件加工、效率化等难题。
而且可安装自动砂轮更换系统(ATC)和自动工件更换系统(AWC)(选配)，实现砂轮・工件的自动更换，进一步提高生产效率和利用率。
特长

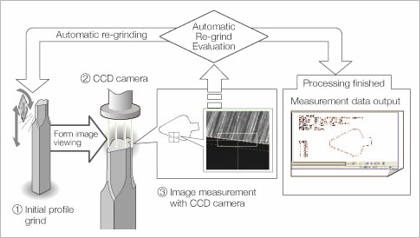

■ 特长① 从自动测量到修整加工
使用CCD相机进行自动图像测量，实现高质量工件的全自动化加工。此外，在精加工后，还通过公差判定功能实现修整加工的自动化。
■ 特长② 全自动化状态下加工质量稳定
通过全无人值守、无需胶片的精加工过程，大幅度减少了加工质量的差异。
■ 特长③ 极小、细微形状工件的应对
可以准确应对投影仪不容易测量的，1mm方形以下的极小工件的加工需求。
■ 特长④ 小型全封闭外盖规格
采用全封闭新型外盖，在实现省空间设计的同时，也保有较宽的开口部分，兼顾了可操作性。
在操作的安全性和环境性能上也得到了显著改善。■ 特长⑤ ATC&AWC系统(选配)
通过工件・砂轮更换作业的自动化，实现了长时间无人值守运转，发挥高效率和高性能。
详细规格
型号 | DV-1 5轴控制 | DV-1 7轴控制 |
|---|---|---|
升降台移动行程(mm) | 0～80 | 0～80 |
反转速度控制(min-1) | 30～400 | 30～200 |
前放角/侧放角(°) | -1～2/±3 | -1～15/±8 |
砂轮转速(min-1) | 2000～20000 | 600～6000 |
砂轮尺寸 | φ65～100×4～6×φ22.23 | φ120～180×3～10×φ31.75 |
