产品详情

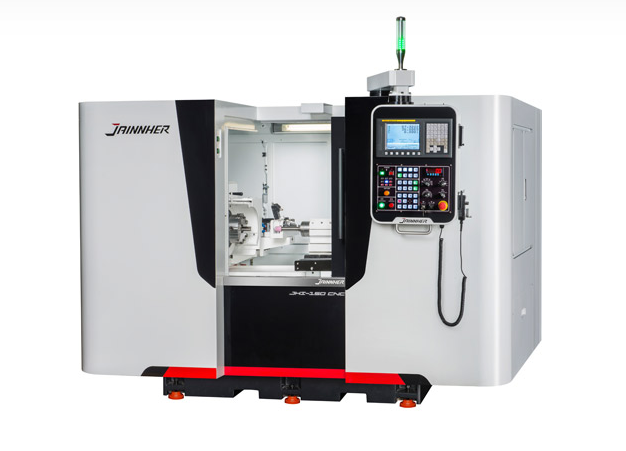

JHI-150CNC 內圓磨床
主軸台回轉調整度（適用機型 JHI-150NC/CNC）
馬達固定杆
精密進給定位
工作主軸伺服器馬達驅動
自動皮帶張力控制
油壓/潤滑系統
機體採用高級米漢納鑄鐵經燒炖處理與精密加工，經久耐用且符合人體工學設計，操作簡便，精密度特高。
全自動研磨，粗磨，修整，精磨，無火花研磨迴圈動作，精度高，操作方便，大幅提升產能，適合大量生產及多樣少量的工作。
主軸頭傳動採高精度級斜錐滾柱軸承，高精度，高剛性，回轉安靜，並可旋轉角度 8 度，適合大量生產及多樣少量的工作。
進刀軸採用 UP 級滾柱型線性滑軌配合伺服馬達驅動，可做快速位移，準確定位，盲孔研磨，端面研磨，錐度研磨等全自動功能。
電控系統完全採用高級電氣元件組成，並且符合歐洲安全性。電控箱內部具防塵，防水性。電氣系統具自我偵測功能，並附有警示燈指示。
本機配備最先進的 FANUC CNC 控制器，彩色 LCD，並採用巨集加工程式，可大幅降低準備前置時間，提升工作效率。
床面係
採強制給油式，可減少磨擦；床台有穩定精度作用之散熱設計和強力結構。
主軸台回轉調整度（適用機型 JHI-150NC/CNC）01
主軸台可作 +8° 定位，適合工作斜度研磨。
馬達固定杆02
當馬達剛啟動時所產生的抖動，可經由此馬達固定杆加以穩住。此裝置附有微調把手，可調整皮帶之鬆緊度。
精密進給定位03
砂輪進給採用高性能伺服馬達驅動，經精密滾珠螺傳動，展現優異的定位精度。
工作主軸伺服器馬達驅動04
工作主軸採用高性能伺服馬達驅動，提供精准的無段速。
無論主軸高速或低速運轉，絕無主軸失速問題，並確保工件的表面粗度。
具主軸定位控制功能，提供更方便的工件卸料。
無論主軸高速或低速運轉，絕無主軸失速問題，並確保工件的表面粗度。
具主軸定位控制功能，提供更方便的工件卸料。
自動皮帶張力控制05
皮帶張力採用馬達自動調整，使皮帶鬆緊度隨時保持在最佳狀態。確保馬達全動力傳送，特殊設計的皮帶張力控制，可避免皮帶太緊或太松，而影響到研磨品質。
油壓/潤滑系統06
油壓/潤滑系統採用 2 個齒輪幫浦，除了提供夾頭及砂輪修整器之油壓動力。並且也輸送潤滑至底座滑道。
油壓動力系統是由高級油壓零元件組成，保證低噪音，使用壽命長。
油壓系統附冷卻風扇，散熱效率高。
油壓動力系統是由高級油壓零元件組成，保證低噪音，使用壽命長。
油壓系統附冷卻風扇，散熱效率高。
穩重的機體結構07
完美的結構設計，精度歷久如新
為了確保機器使用多年後，仍能維持最佳精度，鍵和內圓磨床在機體結構設計投入無數心血。
機器底座採用高級鑄鐵（FC30）制程，再經回火及應力消除處理，材質穩定性優異。
底座滑道跨距大，確保砂輪頭之穩定性。
機體構造穩重，整體結構剛性，操作最穩定。
底座內部採用最佳化肋骨強化設計，提升結構剛性，無結構變形問題。
機器底座採用高級鑄鐵（FC30）制程，再經回火及應力消除處理，材質穩定性優異。
底座滑道跨距大，確保砂輪頭之穩定性。
機體構造穩重，整體結構剛性，操作最穩定。
底座內部採用最佳化肋骨強化設計，提升結構剛性，無結構變形問題。
先進CNC控制器08
CNC 內圓磨床，採用 FANUC（TC）控制器，MACRO（巨集程式）操作介面，搭配彩色液晶螢幕，將帶給您大幅提升產能以及優異的研磨精度。
自動研削循環09
| 項目 | JHI-150CNC | JHI-150BCNC | ||
| 加工能力 | 研磨內徑範圍 | Ø6-150mm | Ø6-150mm | |
|---|---|---|---|---|
| 最大研磨深度 | 150 mm | 150 mm | ||
| 最大挾持長度 | 200 mm | 200 mm | ||
| 床面旋徑 | 500 mm | 500 mm | ||
| 防水蓋旋徑 | 280 mm | 280 mm | ||
| 砂輪座X軸 | 最大進給速度 | 8 m/min | 5 m/min | |
| 最大行程 | 100 mm | 100 mm | ||
| 最小設定單位 | 0.001 mm | 0.001 mm | ||
| 工作台Z軸 | 最大進給速度 | 8 m/min | 8 m/min | |
| 最大行程 | 450 mm | 450 mm | ||
| 最小設定單位 | 0.001 mm | 0.001 mm | ||
| 主軸台 | 主軸轉速 | 10-1000 rpm | 10-1000 rpm | |
| 主軸 | 標準A2-5 選配直筒式 | 標配 A2 – 5 選配直筒式 | ||
| 旋轉角度 | ±8° | ±15° | ||
| 主軸台電腦分度盤 | 分度盤轉速 | - | 0-20 rpm | |
| 最小分割單位 | - | 0.001° | ||
| 旋轉角度 | - | ±15° | ||
| 馬達 | 砂輪主軸馬達 | 標配3 HP (2.2 KW) 2 P 選配5 HP (3.7 KW) 2 P | Build-in type 7.5 KW/10HP | |
| 工作主軸馬達 | 1.5 KW | AC Servo motor 1.5 KW | ||
| 砂輪台(X軸) | 0.75 KW | AC Servo motor 0.75KW | ||
| 工作台(Z軸) | 1.2 KW | AC Servo motor 1.2 KW | ||
| 油壓潤滑馬達 | 1/4HP (0.18KW) 4P | 1 / 4 HP (0.18 KW) 4P | ||
| 油壓交爪馬達 | 1HP (0.75KW) 4P | 1 HP (0.75KW) 4P | ||
| 冷卻液馬達 | 1/4HP (0.18KW) 2P | 1 / 4 HP (0.18 KW) 2P | ||
| 主軸台電腦分度盤馬達 | - | AC Servo motor 1.2 KW | ||
| 一般規格 | 機台尺寸 L x W x H | 全罩 | 3600 x 3200 x 2300 mm | 3175 x 2500 x 2300 mm |
| 半罩 | 3240 x 2160 x 2300 mm | |||
| 淨重 | 全罩 | 2900 Kg | - | |
| 半罩 | 2500 Kg | |||
| 毛重 | 全罩 | 3750 Kg | 2850 kg | |
| 半罩 | 2700 Kg | |||
* 官網資料僅為通用參考，產品規格可能因應技術發展而有所變動，恕不另行通知。我們誠摯建議您在採購前與業務窗口確認最終方案內容，以確保產品能完全滿足您的應用需求
