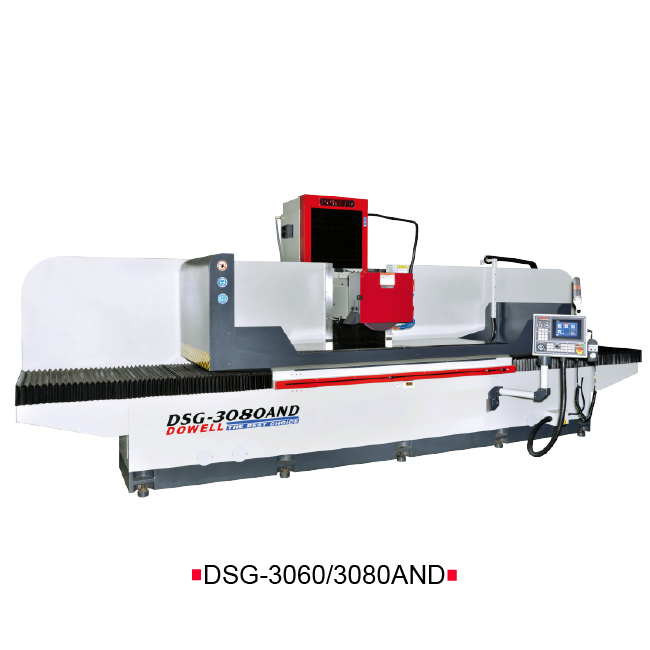

铜翌動柱式移動平面磨床DSG-2480~3080AND
機械特性本主架構採用FC米漢納高級鑄鐵。主軸馬達採用V3級馬達。前後左右滑道皆為雙V滑道。主軸採用六個超精密斜角滾珠軸承支撐，能承受重負荷研磨(前4後 2)。砂輪主軸採用六個超精密斜角滾珠軸承支撐，能承受重負荷研磨(軸承前4後2)。Y軸與Z軸採用精密滾珠螺桿驅動；Y軸採用伺服馬達驅動，並搭配手動脈波產生器，可達成精準的進給精度。前後附有電子調距功能，擺脫傳統感應開關不方便性，並可增加研磨效率，所有
全国服务热线：
18913177528
在线咨询
产品详情
機械特性
本主架構採用FC米漢納高級鑄鐵。
主軸馬達採用V3級馬達。
前後左右滑道皆為雙V滑道。
主軸採用六個超精密斜角滾珠軸承支撐，能承受重負荷研磨(前4後 2)。
砂輪主軸採用六個超精密斜角滾珠軸承支撐，能承受重負荷研磨(軸承前4後2)。
Y軸與Z軸採用精密滾珠螺桿驅動；Y軸採用伺服馬達驅動，並搭配手動脈波產生器，可達成精準的進給精度。
前後附有電子調距功能，擺脫傳統感應開關不方便性，並可增加研磨效率，所有滑軌，螺桿均採用自動潤滑系統強制注油(附有感測裝置無油時會顯示異警)。
控制系統(AND) 簡易式的對話操作模式能讓使用者輕易選擇研磨方式，依據設定畫面輸入研磨數據，即能進行自動研磨。
機台規格
| 項目 | DSG-2480AND | DSG-3060AND | DSG-3080AND | |
| 加工能力 | ||||
| 工作台尺寸 (長x寬) | 600x2000mm | 750x1500mm | 750x2000mm | |
| 最大研磨長度 | 2000mm | 1500mm | 2000mm | |
| 最大研磨寬度 | 600mm | 750mm | 750mm | |
| 主軸中心至工作台面距離 | 600mm | 800/900mm(Opt.) | 800/900mm(Opt.) | |
| 標準磁鐵尺寸 | 600x2000mm | 750x1500mm | 750x2000mm | |
| 左右進給 | ||||
| 油壓行程 | 2100mm | 1600mm | 2100mm | |
| 油壓進給 (工作台移動速度) | 3~25m/min | 3~25m/min | 3~25m/min | |
| 前後進給 | ||||
| 手動行程 | 675mm | 800mm | 800mm | |
| 自動進給行程 | 650mm | 800mm | 800mm | |
| 手輪進給 (每轉) | 0.1mm/MPG | 0.1mm/MPG | 0.1mm/MPG | |
| 手輪進給 (每刻度) | 0.001mm/MPG | 0.001mm/MPG | 0.001mm/MPG | |
| 連續進給50/60HZ | 1000mm/min | 1000mm/min | 1000mm/min | |
| 間歇進給 | 1~20mm/min | 1~20mm/min | 1~20mm/min | |
| 上下進給 | ||||
| 快速進給 | 800mm/min | 800mm/min | 800mm/min | |
| 手輪進給 (每轉) | 0.1mm/MPG | 0.1mm/MPG | 0.1mm/MPG | |
| 手輪進給 (每刻度) | 0.001mm/MPG | 0.001mm/MPG | 0.001mm/MPG | |
| 每次進給量 | 0.001~0.06mm | 0.001~0.06mm | 0.001~0.06mm | |
| 寸進 | 0.001mm | 0.001mm | 0.001mm | |
| 零研磨 | 0~99(passes) | 0~99(passes) | 0~99(passes) | |
| 手動脈波產生器 | x1,x5x10 | x1,x5x10 | x1,x5x10 | |
| 砂輪 | ||||
| 砂輪尺寸 (直徑 x 寬 x 孔徑) | 405x50x127mm | 510x50x203.2mm | 510x50x203.2mm | |
| 主軸轉速 (50/60HZ) | 1450/1750r.p.m. | 1450/1750r.p.m. | 1450/1750r.p.m. | |
| 馬達 | ||||
| 主軸馬達 | 15/20HP(Opt.) | 15HP | 15/20HP(Opt.) | |
| 油壓馬達 | 10HP | 15HP | 15HP | |
| 前後進給馬達 | 1KW(AC SERVO) | 1KW (AC SERVO) | 1KW(AC SERVO) | |
| 昇降伺服馬達 | 1.5KW | 1.5KW | 1.5KW | |
| 重量 | ||||
| 淨重/毛重 | 9500/10500kg | 10500/11500kg | 12500/13500kg | |
| 裝箱尺寸 | ||||
| 長 x 寬 x 高 | 6700x2300x2450mm | 5500x2500x2990mm | 6700x2500x3000mm |
※ 本公司保有變更設計、規格、機構、外觀修改之權利，恕不另行通知。
標準配件
砂輪
砂輪凸緣及拔取螺母
砂輪平衡棒
鑽石修整座及鑽石修刀
工作燈
基礎座
水平調整螺絲附螺母
工具箱及調整工具
使用說明書及檢查精度表
補修用漆
